小米筆記本充電兼容性測試
小米出筆記本的消息風行已久，實物卻是千呼萬喚始出來。我們拿到的是12.5寸的版本，對于關注Type-C特性的我們來說，首先看的是適配器和電腦本身的充放電規格。適配器上寫著的規格是5V/2A，12V/2A，9V/2A，15V/3A，20V/2.25A45W MAX，而實際上在通信協議的PDO數據包中，20V這檔是2.20A，不是2.25A。

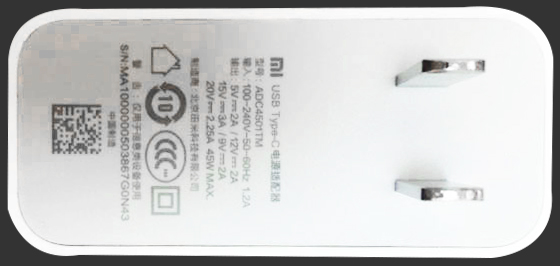

(圖1 MIBOOK原裝適配器)

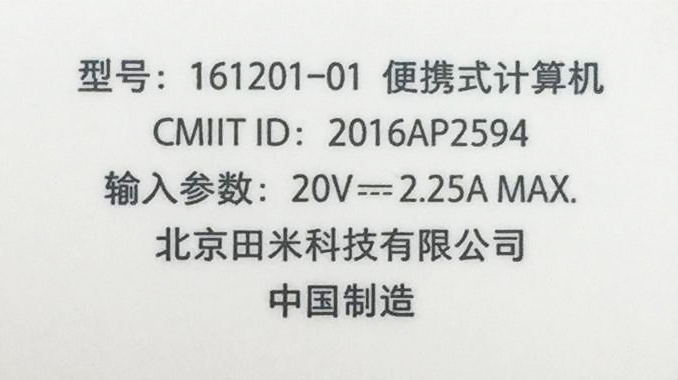

筆記本電腦機身上寫著的是“輸入 20V 2.25A Max”。
(圖2 MIBOOK 輸入?yún)?shù))
把適配器和筆記本連接起來，在電量為69%的時候，實際測試結果是20V，2.0A，40W的供電功率。

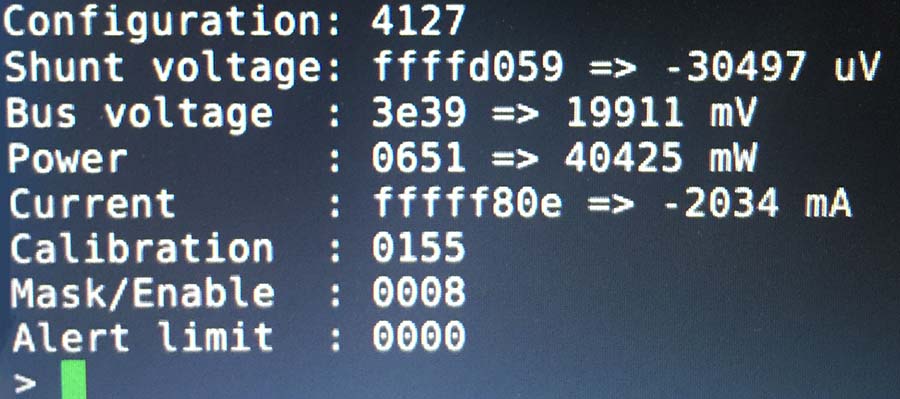

(圖3 MIBOOK原裝適配器實際充電參數,使用樂得瑞LDR-PD01測試結果)
以上就是小米筆記本最直觀的充放電特性了。下面我們來分析其特點。
第一，輸出為固定線加TYPE-C公頭。與Apple、樂視的TYPE-C適配器不同的是，小米的筆記本配套適配器，并不是帶Type-C母座的，而是與Google類似，采用了固定連接線加Type-C公頭的方式。對于消費者來說，毫無疑問希望是類似Apple的方式。因為這樣等于多了一條可自由使用的C-C線，除了充電外還可以用來連接TYPE-C手機、移動硬盤等。但是對于廠家而言，固定線加TYPE-C公頭卻是更為廉價的方式。因為固定線輸出情況下，標準規定線端可不用加Emarker芯片，同時，適配器內置的USB PD接口芯片只需要單CC管理，而不需雙CC及正反插判斷，成本更低。
第二，輸出的檔位比較特別，小米適配器的5檔配置，是目前市面上檔位最多的USB PD適配器之一。特別之處在于，前面三檔電壓的對應輸出電流是2A，而15V檔是3A，20V檔是2.20A。這多少讓人有點費解，按常理來說，前面三檔都只支持2A，有可能是出于線損考慮，可以降低線材成本，但是它第四檔卻又支持了3A，意味著線材是為3A電流而準備的。所以，前面三檔也完全可以支持3A，卻故意不支持，有點自廢武功的意思。
第三，PDO的發送方式不同，小米的適配器，不是一上來就發5檔PDO，而是先發一個5V/2.0A的PDO，讓對方先工作起來，然后通過VDM去識別對方的設備。并提供相匹配的輸出電源選項。例如，碰上蘋果的Macbook，它會放出15V/2A的PDO，似乎是一個暖男，提供貼心服務。當然，如果對方不領情，不告知PID，或者是提供的PID它并不認識，它還是會乖乖的放出5檔PDO來的。嚴格來講，這種做法不是USB PD標準所推薦的，因為USB PD標準文檔里面，特別舉了例子來應對這種情況，核心思想應該是使用get_sink_cap去獲取對方的真實需求，而不是通過pid或者vid去識別。另外，這個特性對于DOCKING這類產品來說，也是個坑，因為需要在收到適配的PDO后，及時更新向PC端宣稱的PDO，但是，DOCKING產品不一定會這么設計，比如蘋果的原裝TYPE-C DOCKING和華為原裝DOCKING就掉坑了，小米適配器接上蘋果的官方DOCKING或者華為官方DOCKING，是無法給MIBOOK充電的。而LDR6023的DOCKING方案則已經完美解決了這個問題。可以完美的與MIBOOK以及MI適配器配合工作，進行充電及輸出HDMI，進行U盤數據傳輸?shù)取?/FONT>

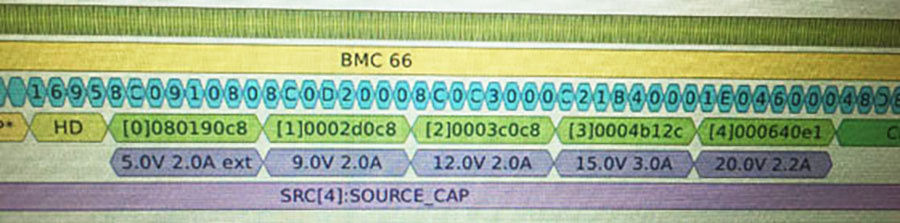

(圖4 小米原裝適配器的協議分析結果，使用樂得瑞LDR-PD01和LDR-PD02獲取)
以上就是小米適配器的主要特點。那么下一步，就是測試MIBOOK的充電兼容性了。使用Apple 30W,Google 60W,Huawei 24W,Microsoft 15W四款適配器對Mibook進行充電測試的結果是:

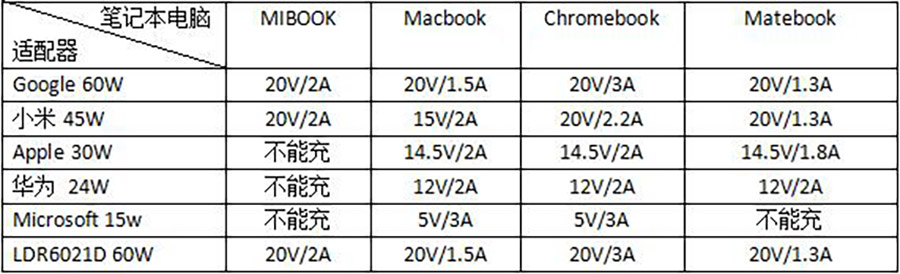

表一， 筆記本電腦充電兼容性測試
從測試表格中可以看出，MIBOOK的充電功率達到40W，比Macbook和Matebook都高，考慮電池容量和充電功率，在這些產品中，充電速度應該是最快的。可以為小米點一個贊。

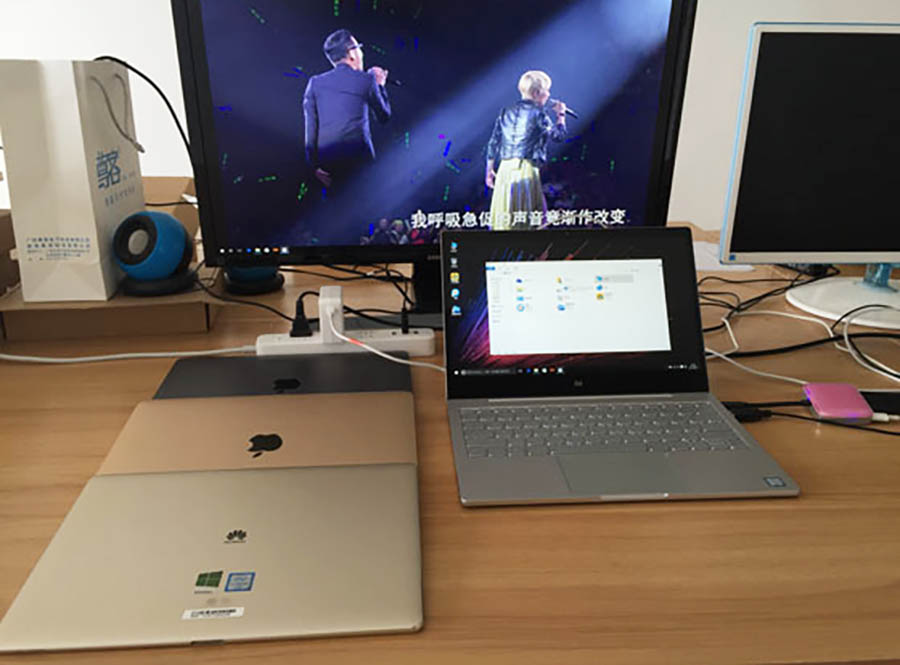

(圖5 小米筆記本充電兼容性測試，LDR6021適配器加LDR6023 DOCKING)
從兼容性角度考慮，Macbook和chromebook的兼容性最好，從5V到20V之間的任意電壓都可以實現充電，其次是Matebook，12V到20V之間任意電壓都可以充電，最后是MIBOOK，除了20V/2A以上的供電可以充以外，其他配置都不能充電。從原理上來分析，Macbook和Chromebook作為全球領先的產品，供電路徑管理上有寬范圍的Buck-Boost，可以很好的自適應適配器的功率，Matebook內部只有Buck，沒有boost，因此不能夠兼容低電壓充電。MIBOOK適應性最窄的原因，可能有多個層面，一個合理的推斷是，內部電池為4串，充滿電壓為16.8V，內部只有buck沒有boost，因此只能夠使用20V充電。說到底，是為了提升充電速度，并降低成本，適度犧牲了兼容性。而本次參與測試的LDR6021 60W適配器，采用了COOLMOS技術，體積只有小米原裝適配器的2/3，可以看出，小體積高功率，高適應性的TYPE-C適配器，才是未來的王道。實際上，以LDR6021及LDR6022，為核心的適配器，不僅能夠輸出固定的5V/9V/12V/15V/20V五檔固定電壓，還可以通過Get_Sink_cap命令，獲取用電器的動態供電需求，并構造與之完全相同的PDO，實現5V~20V/0.1A~3A的任意恒壓或者恒流輸出，實現基于USB PD的智能供電。
對基于USB PD的智能供電感興趣的朋友歡迎添加微信:1 3 5 1 0 1 9 1 2 6 9

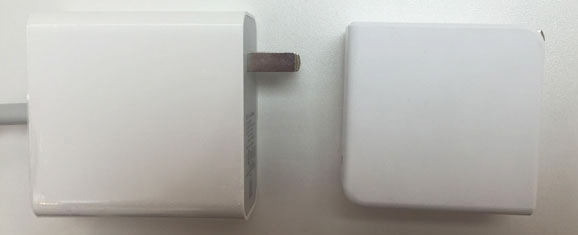

(圖 6 小米45W適配器(左)與LDR6021 60W適配器(右))
通過以上測試和分析可以知道，小米筆記本的策略是，以充電速度為第一要義，必須要求充電器達到20V/2A以上。小米充電器則已經朝著智能供電領域進行了協議上的探索，相信未來會有更多精品出來。
