充電頭網測試了據說讓某老板賺了1000萬的精顯移動電源方案
精顯移動電源方案
充電頭網今日拿到了一款，據說讓某老板賺了1000萬的移動電源方案PCBA，聽上去那么叼，我們就專門用儀器進行了詳細的充放電顯示測試。從記錄數據來看，具有電量積分功能的移動電源，確實可以通過標定進行電量學習。標定過后的移動電源，不論電池充放電曲線如何，都可以讓消費者獲得非常好的使用體驗。免費申請DEMO的活動還在繼續，如需申請這么叼的Demo版，請點擊鏈接：電量積分移動電源DEMO免費領取。
以下是樂得瑞LDR5208 Demo板和LDR5308 Demo板的詳細介紹：

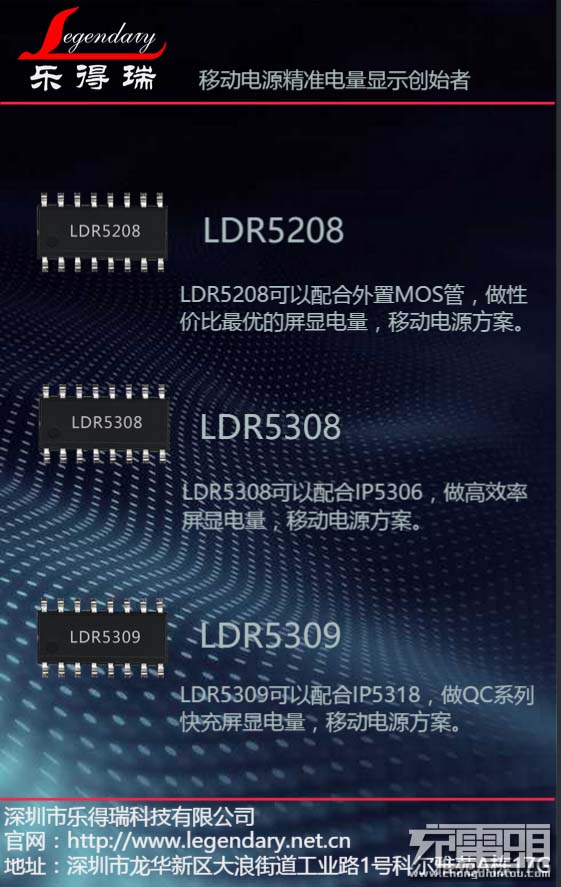

移動電源電量的精準顯示，一直是困擾業界的一個難題。為此，樂得瑞推出了一系列帶電量積分功能的MCU來解決這個問題，并獲得市場上2000萬用戶的認可，讓PCBA廠賺取了超過1000萬的利潤。樂得瑞MCU具有以下特點：
1.利用積分算法，精準電量顯示；
2.外圍電路簡單，成本低；
3.方案配合方便，可和MOS/硬件/QC快充方案配合；
4.支持9針LCD顯示；
5.支持888/88/188/188C數顯方案；
6.內置庫侖計，不論何種電池，無需充放電去下，都可以自動學習匹配，100%精確顯示 。

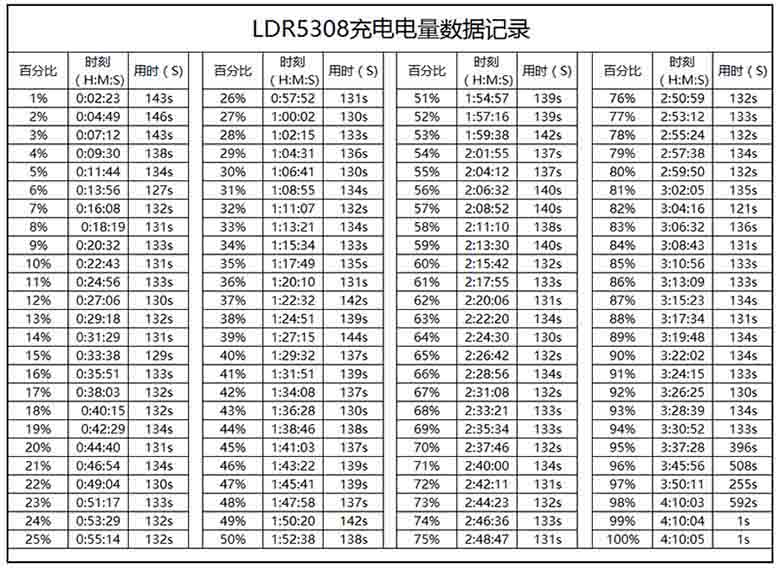

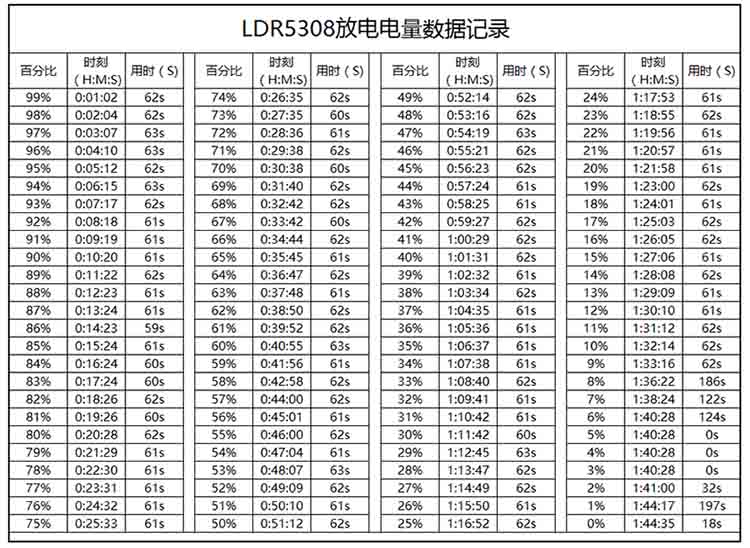

移動電源電量的精準顯示以LDR5308為例，無論是充電還是放電，均能準確的獲取電池電量信息，如下表：
一、 樂得瑞LDR5208 Demo板

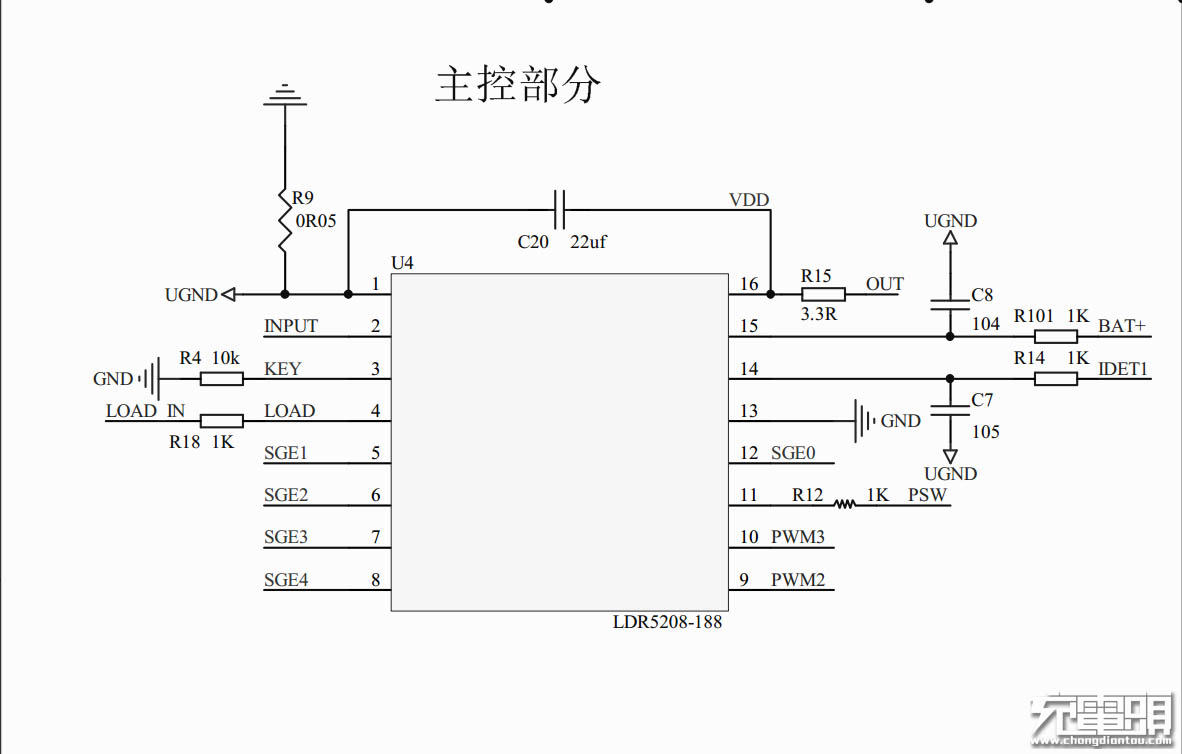

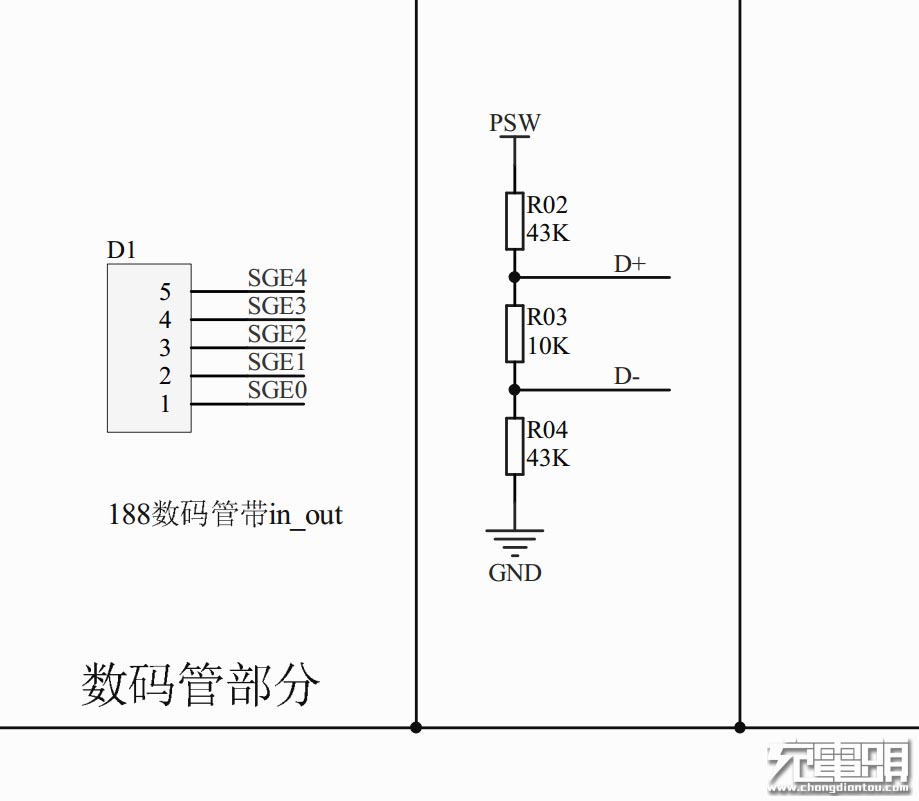

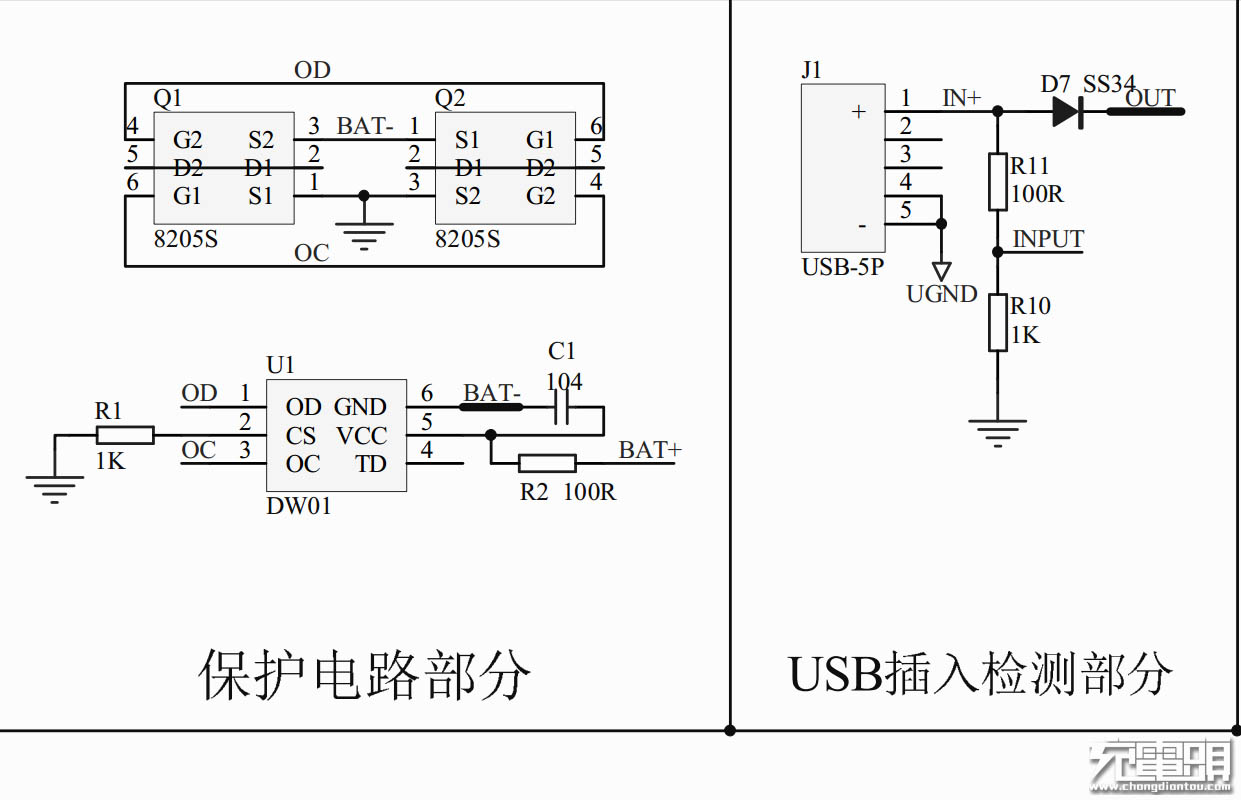

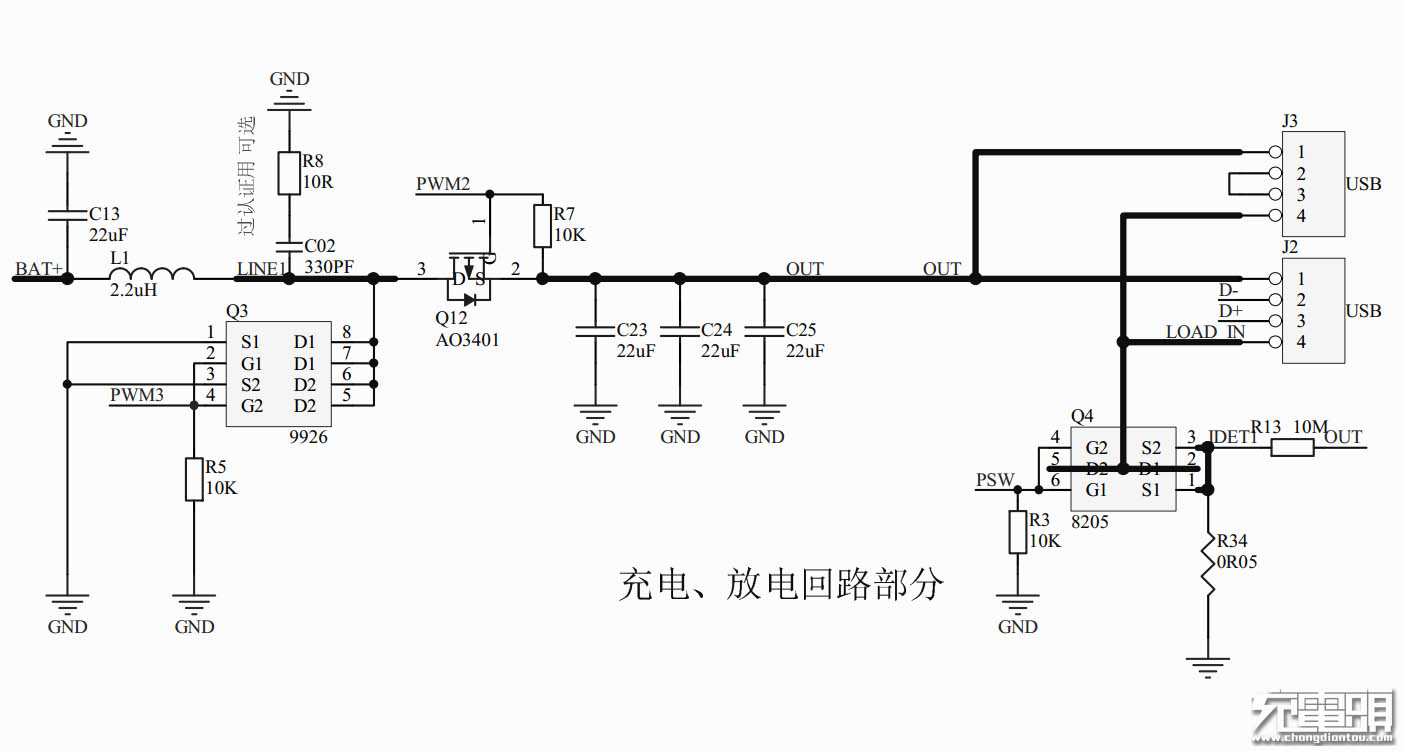

樂得瑞LDR5208 Demo板原理圖
樂得瑞LDR5208 Demo板原理圖
樂得瑞LDR5208 Demo板原理圖
樂得瑞LDR5208 Demo板原理圖
樂得瑞LDR5208 Demo板原理圖

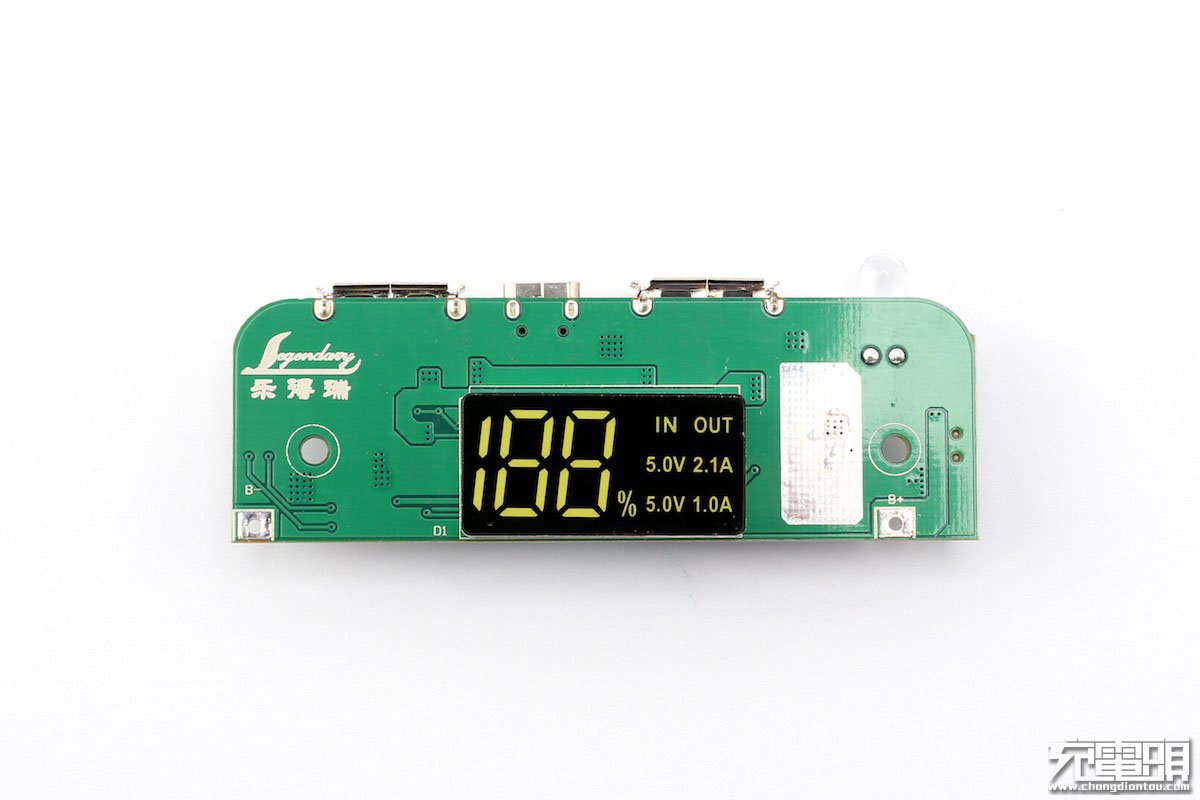

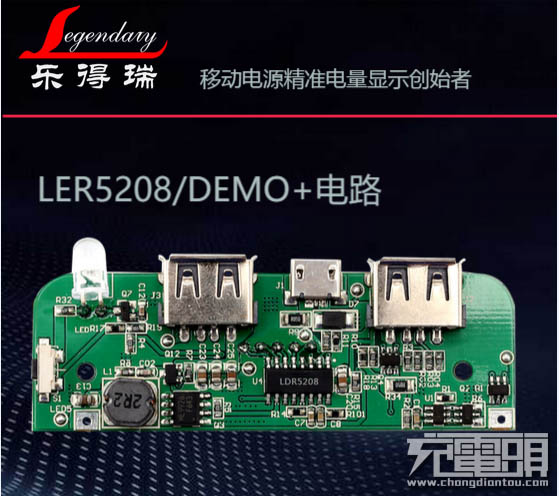

樂得瑞LDR5208 Demo板正面，由于芯片高度集成，所以板上的元件并不多。背面是一些個頭比較大的部件：輸入輸出口、LED燈，觸點開關，電感線圈等。
板子正面居中放置一塊液晶顯示屏，可以清楚顯示電池電量和狀態。
配置兩個USB-A輸出口和一個Micro USB輸入口，一個LED小夜燈。單擊觸點開關可以激活電池，也可雙擊打開或關閉LED燈。

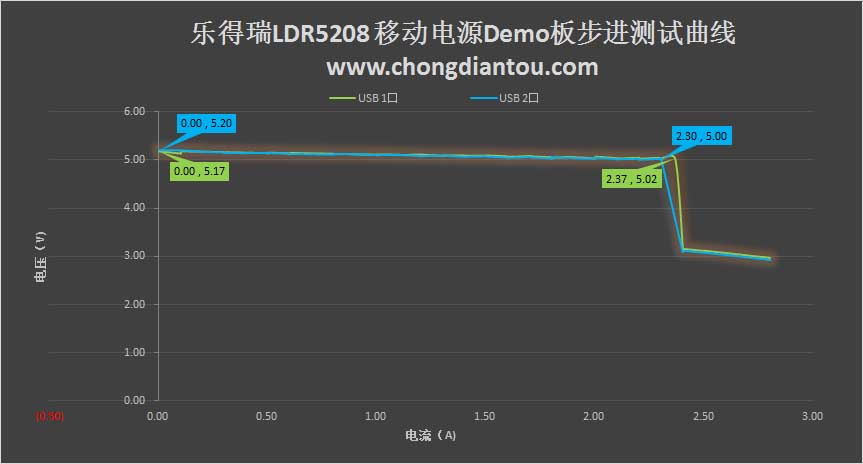

兩個USB-A口(設遠離LED燈的輸出口為USB 1口）分別步進測試，步進趨勢相近。5V恒壓輸出，最大步進電流可達2.3A。
二、樂得瑞LDR5308 Demo板

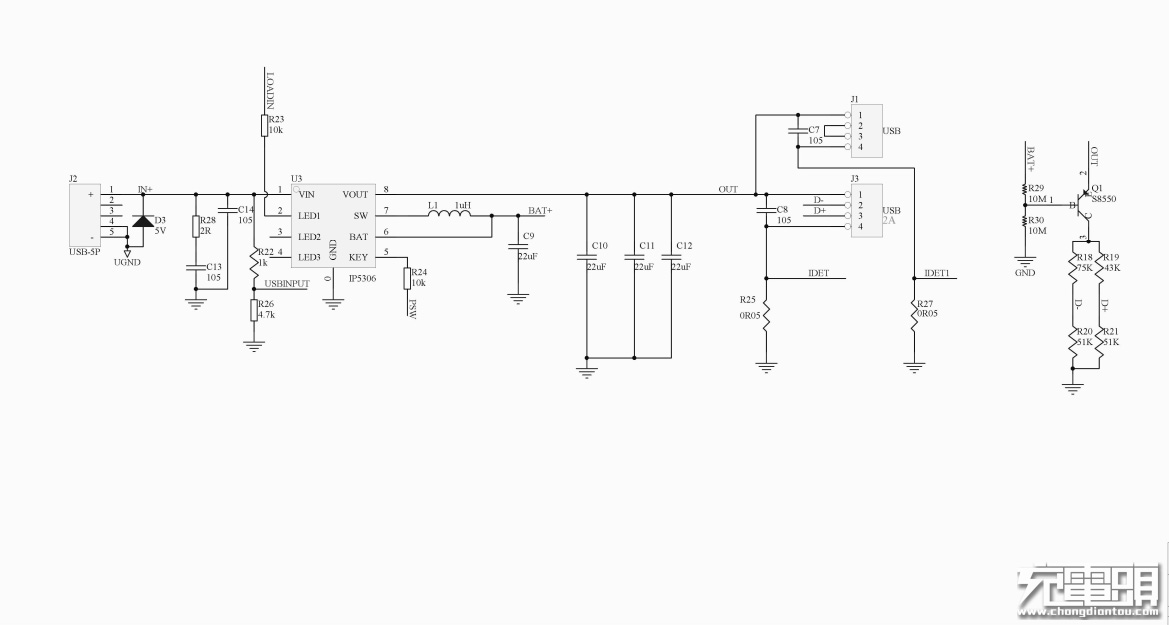

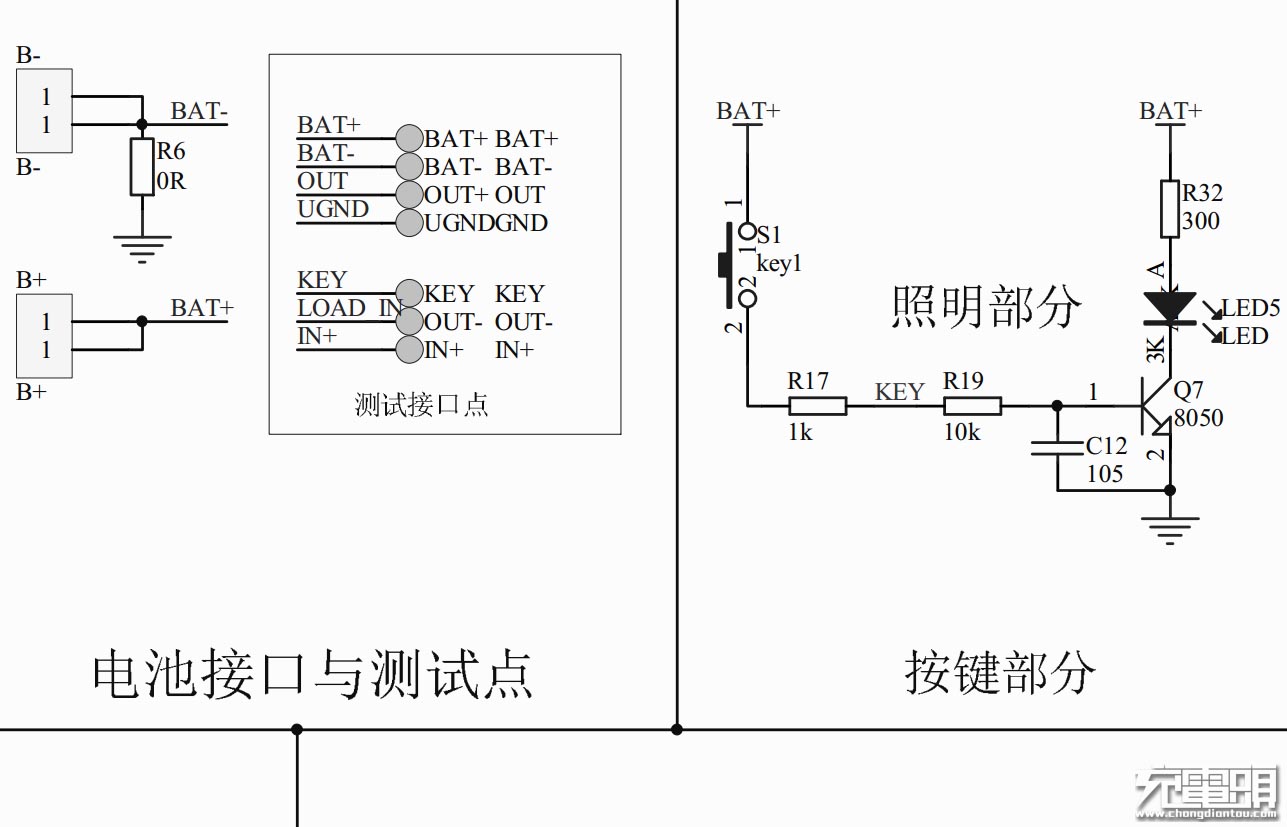

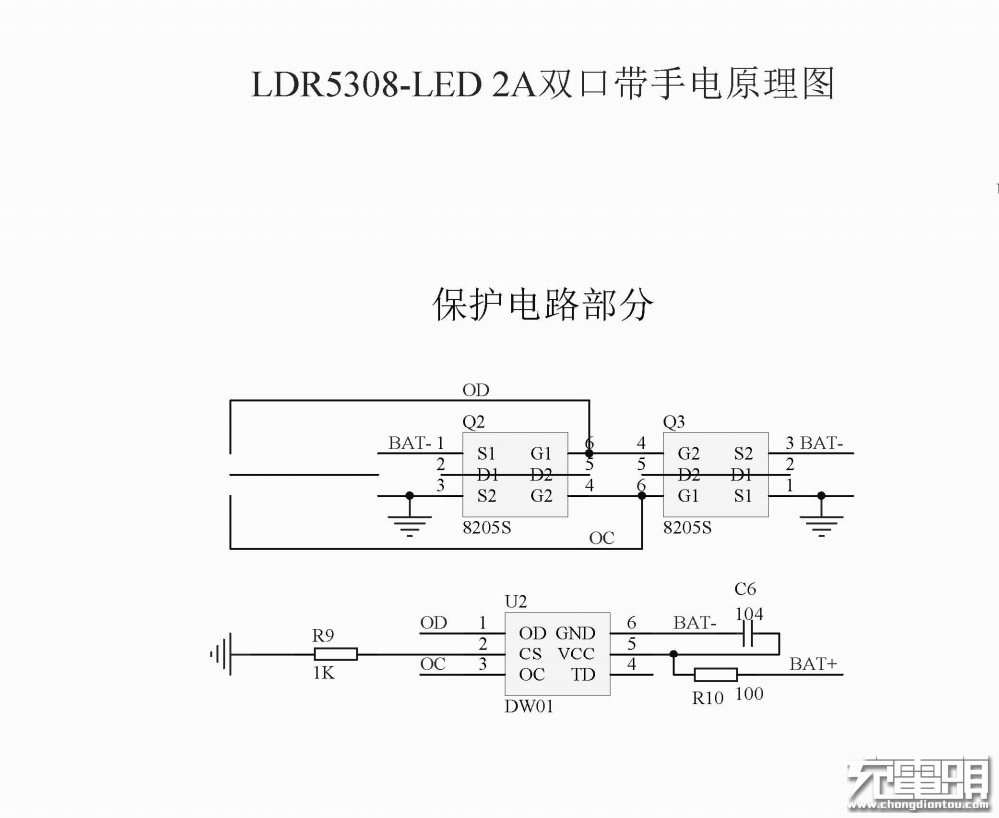

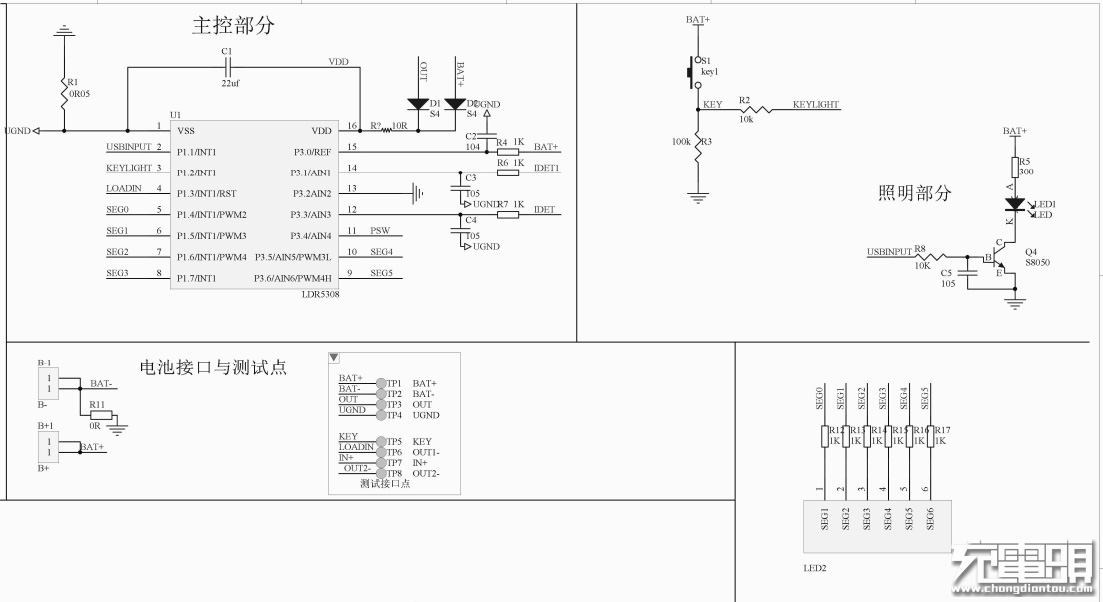

樂得瑞LDR5308 Demo原理圖
樂得瑞LDR5308 Demo原理圖
樂得瑞LDR5308 Demo原理圖

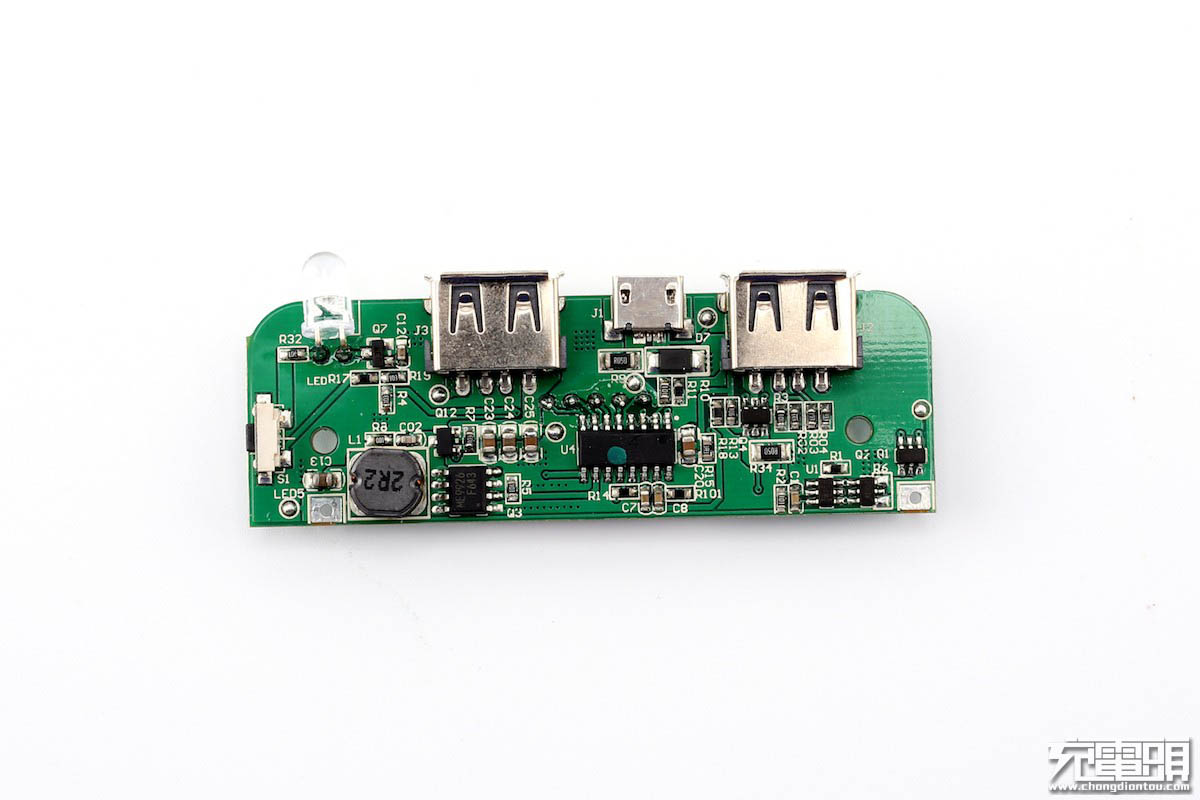

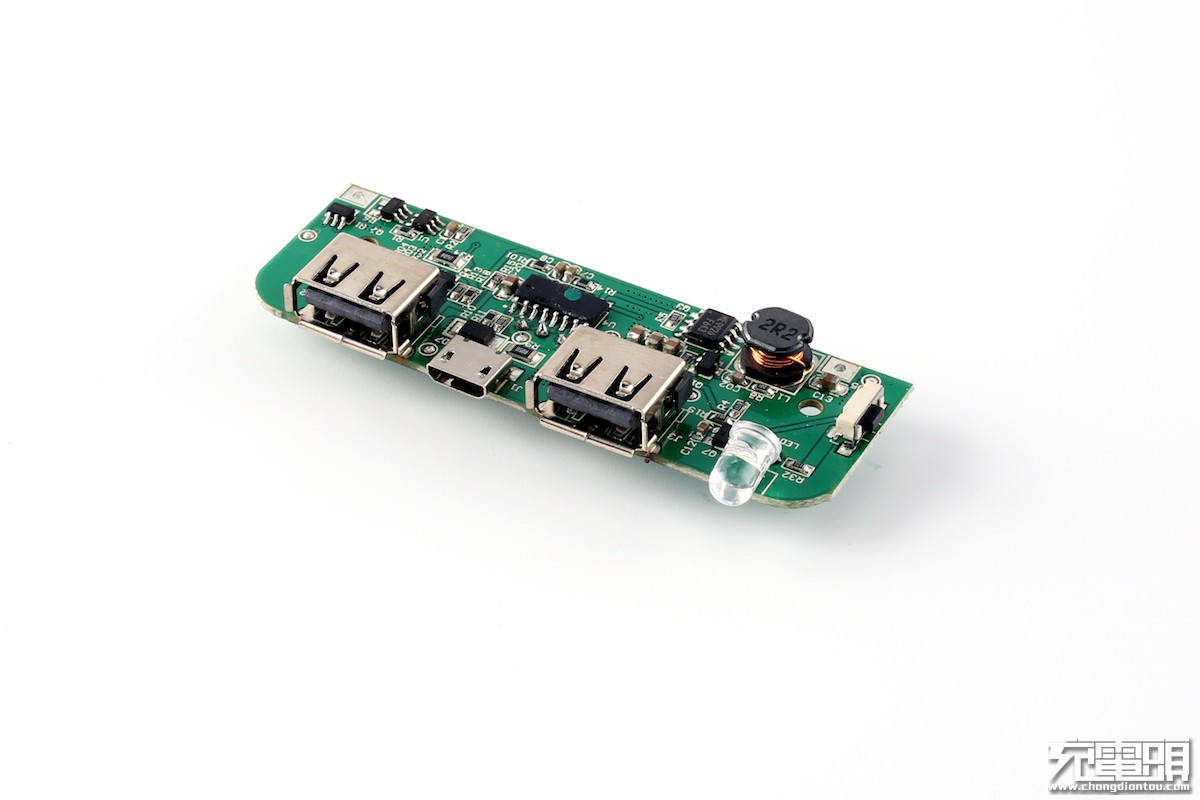

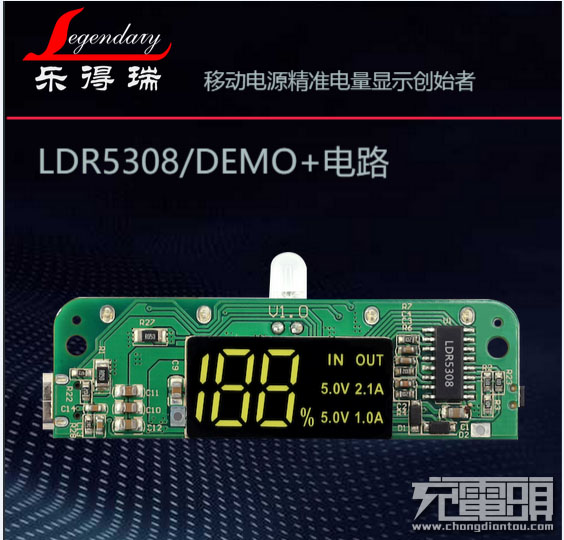

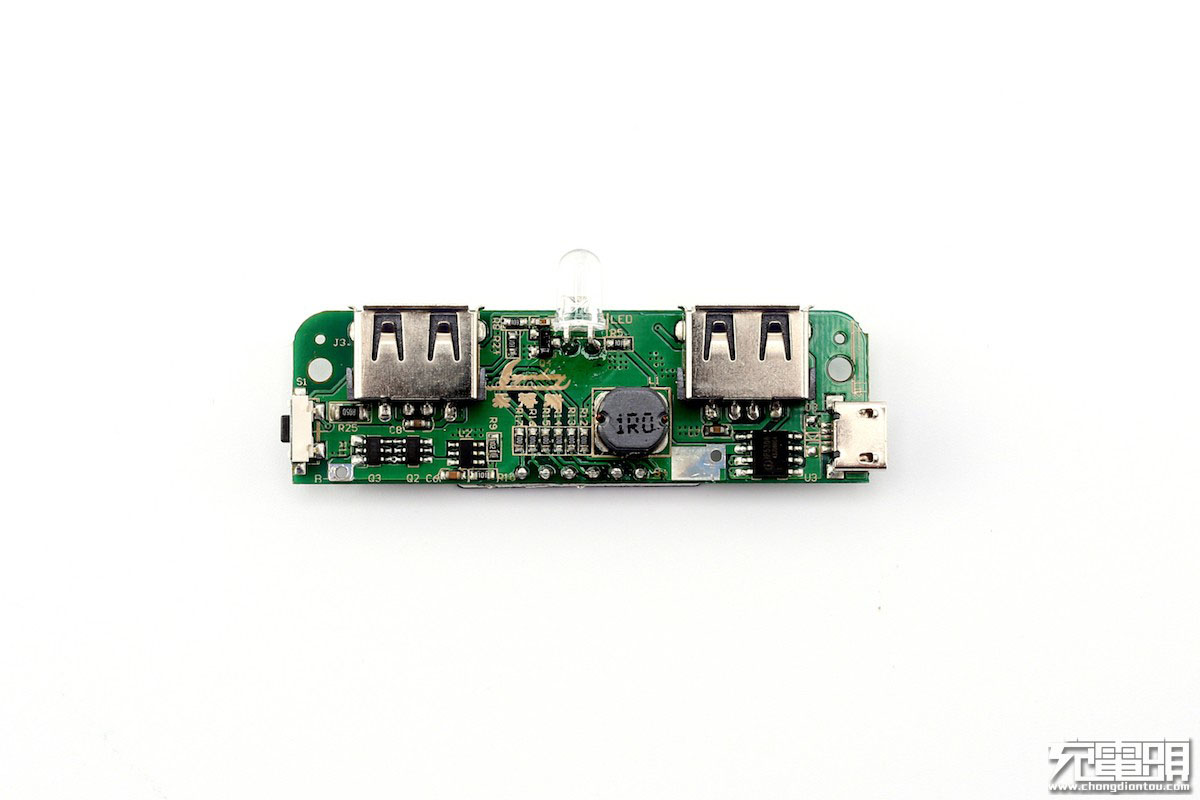

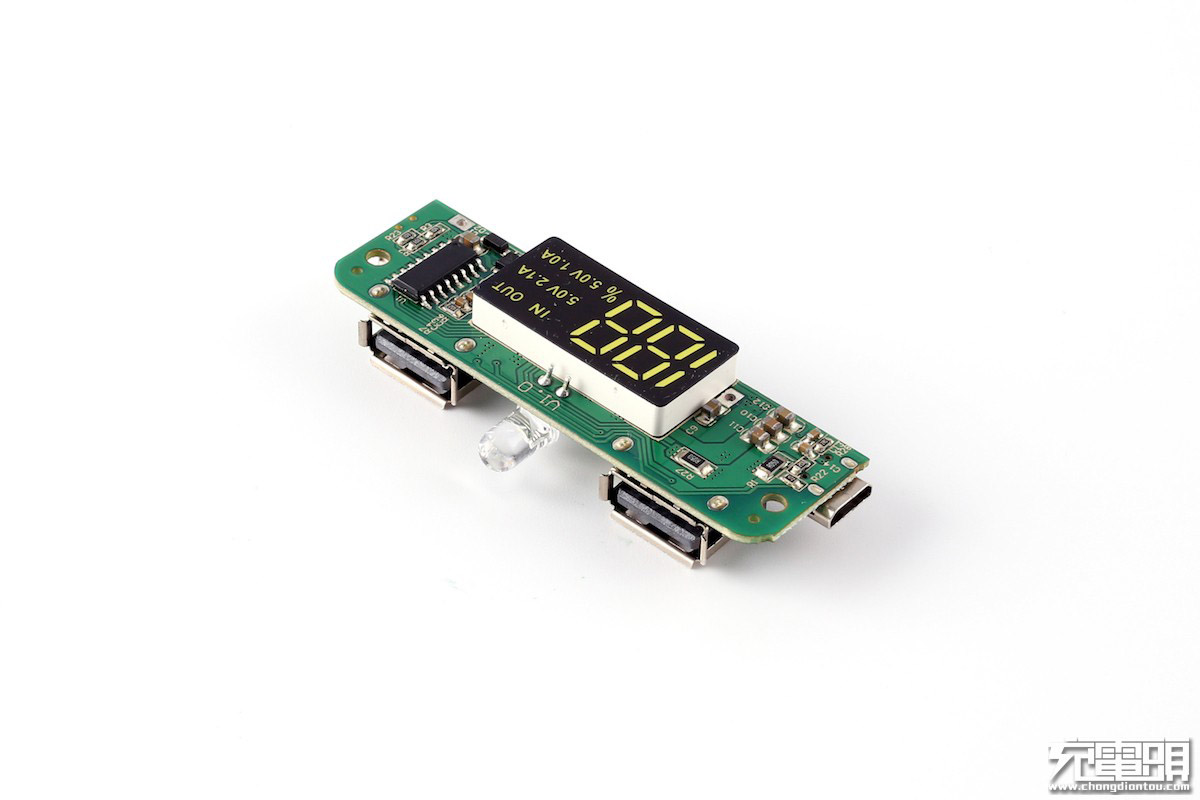

與樂得瑞LDR5208 Demo板相似，LDR5308移動電源Demo板正面也采用了大尺寸液晶顯示屏設計，方便用戶準確獲取電池信息。
接口配置方面依然是兩個USB-A口、一個Micro USB口。LED燈居中布置，Micro USB口移到了側面。

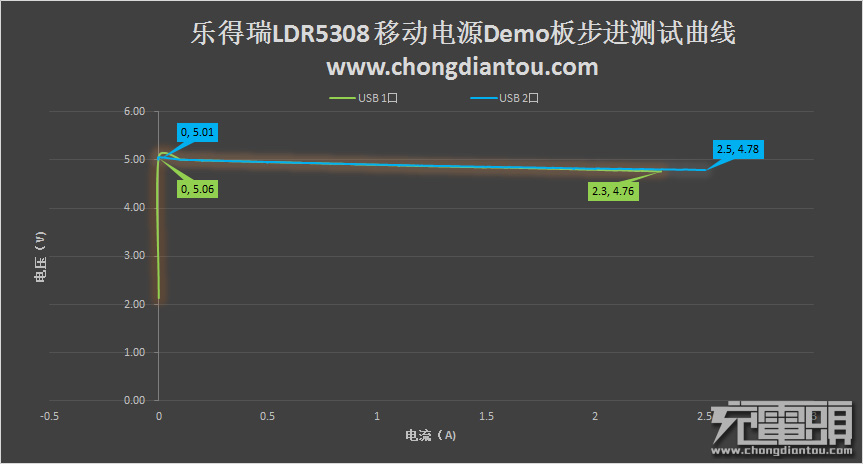

兩個USB-A口步進曲線趨勢一致，測試中，USB 1口最大步進電流為2.3A，USB 2口最大步進電流為2.5A。（設靠近Micro USB一側的輸出口為USB 1口）

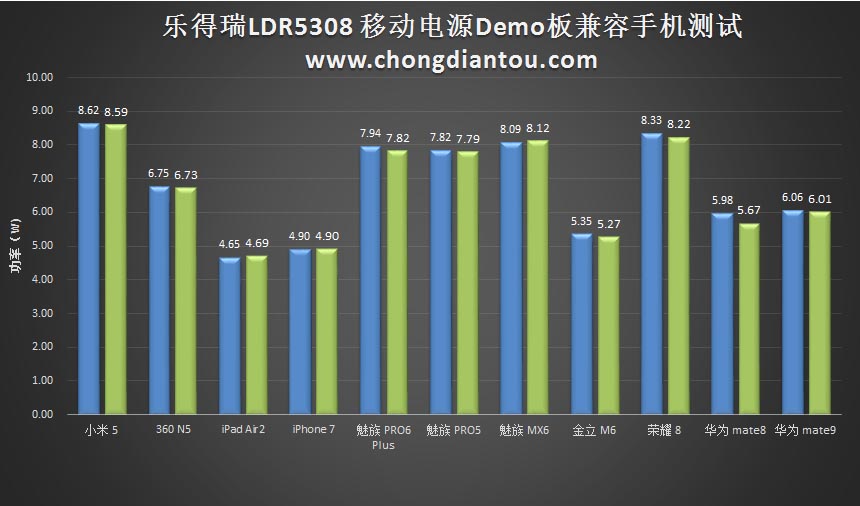

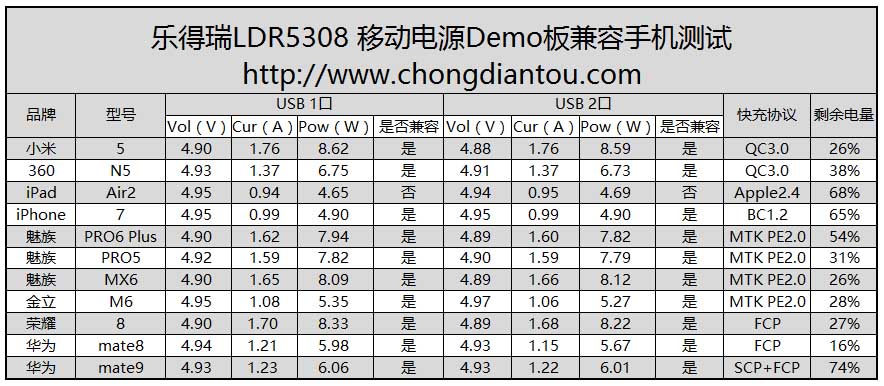

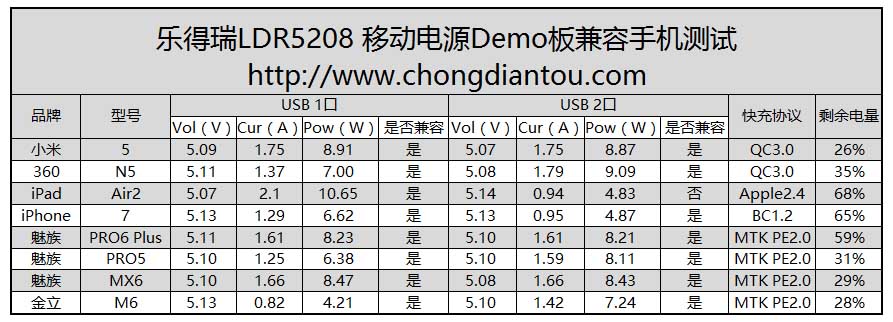

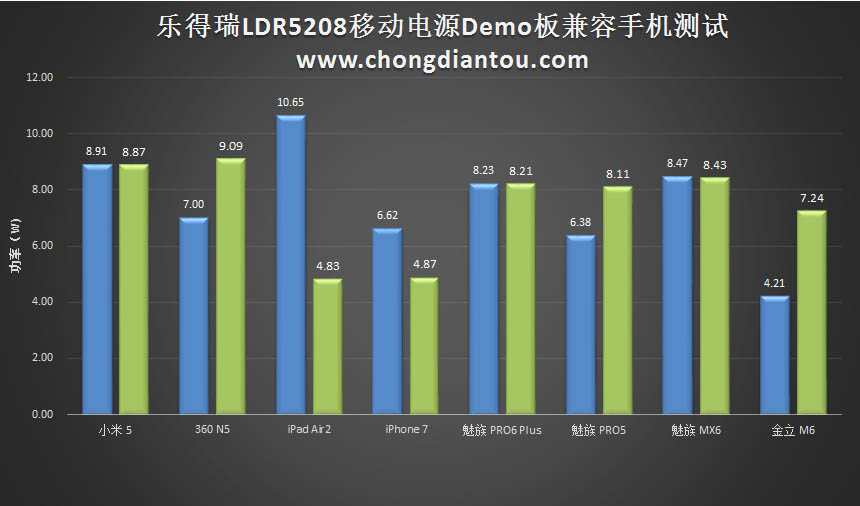

在兼容性方面，兩個輸出口的性能相近，均能對小米5、魅族系列、榮耀8等測試機型以5V2.1A模式充電。
