一顆芯片解決無線快充系統的供電煩惱
一顆芯片解決無線快充系統的供電煩惱
隨著無線充電技術的普及，5W無線充電的功率已經無法滿足消費者對充電速度的需求，基于Qi EPP標準的10W，15W快速無線充電成為了必備技術。但是工程師在設計過程中，往往會遇到一個問題，那就是電源誘騙。需要去識別適配器的類型，QC2.0，QC3.0，PD2.0，PD3.0等，然后再去選擇合適的電壓，進行調控。讓無線充的工程師不得不在處理負載的Qi兼容性的同時，還要分心去解決復雜的電源輸入系統兼容性問題。
有沒有辦法讓無線充的工程師更專注于無線充本身的效率及兼容性問題，而不用再去理會電源問題。深圳市樂得瑞科技有限公司近期就推出了一顆體積小，兼容性好的PD/QC電源誘騙芯片。讓無線充電工程師的電源煩惱一掃而光。

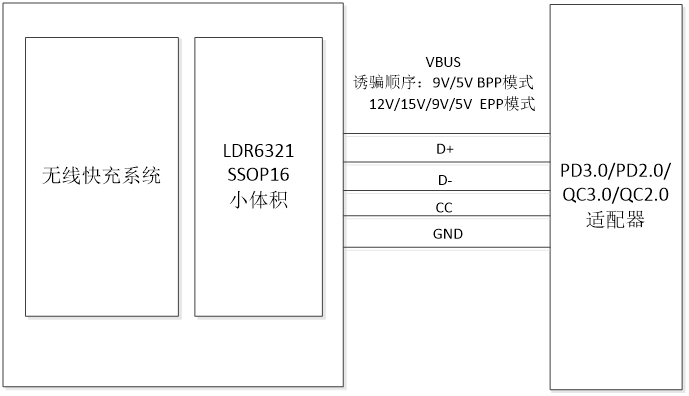

圖1 LDR6321的應用框圖
LDR6321是深圳市樂得瑞科技有限公司針對無線快充而推出的電源誘騙芯片?？梢灾С諵C2.0/QC3.0/PD2.0/PD3.0協議的電壓誘騙。具有BPP和EPP兩種模式，通過一個電阻進行選擇，情況下選擇BPP模式，優先從電源系統誘騙9V，沒有9V支持的情況下，選擇5V。Pin2用一顆1k電阻下拉到地后，即可選項EPP模式。EPP模式下，電源選擇的優先順序為12V/15V/9V/5V。

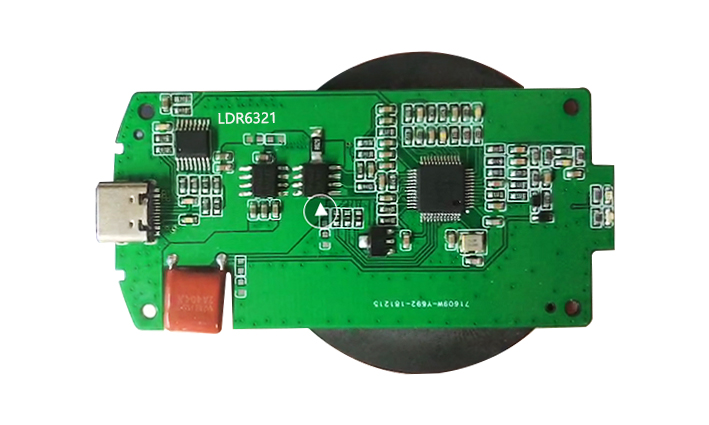

圖2 LDR6015搭配無線充電SOC
深圳市樂得瑞科技有限公司推出針對無線快充電源管理的芯片LDR6321，可以針對Qi協議中的EPP和BPP模式，選擇最合適供電電壓，為無線充電系統提供快充模式的電源供應。讓無線充電的工程師，徹底解決電源管理的煩惱，安心做好無線充電本身的設計。
銷售聯系方式：深圳市樂得瑞科技有限公司 劉宗培 18813943800。
