拆解報告：YOOTECH USB-C口無線快充充電器
最近充電頭網拿到Y(jié)OOTECH一款無線快充充電器，產品采用圓盤造型設計，小巧扁平不占地。產品配備USB-C接口，內置樂得瑞LDR6321協議IC進行QC/PD/AFC識別，不挑充電器使用起來更加靈活。
此外產品支持10W、7.5W、5W無線充電模式，兼容iPhone 11/11 Pro/11 Pro Max/XS MAX/XS/X/8，三星 Galaxy S20/Note 10/S10/S9，AirPods Pro等設備，而且已經通過了CE、RoHS和QI認證。下面充電頭網就對其進行拆解，看看其用料做工如何。
一、YOOTECH無線充電器外觀
產品包裝盒設計十分簡潔，正面僅有品牌和產品名稱等信息。

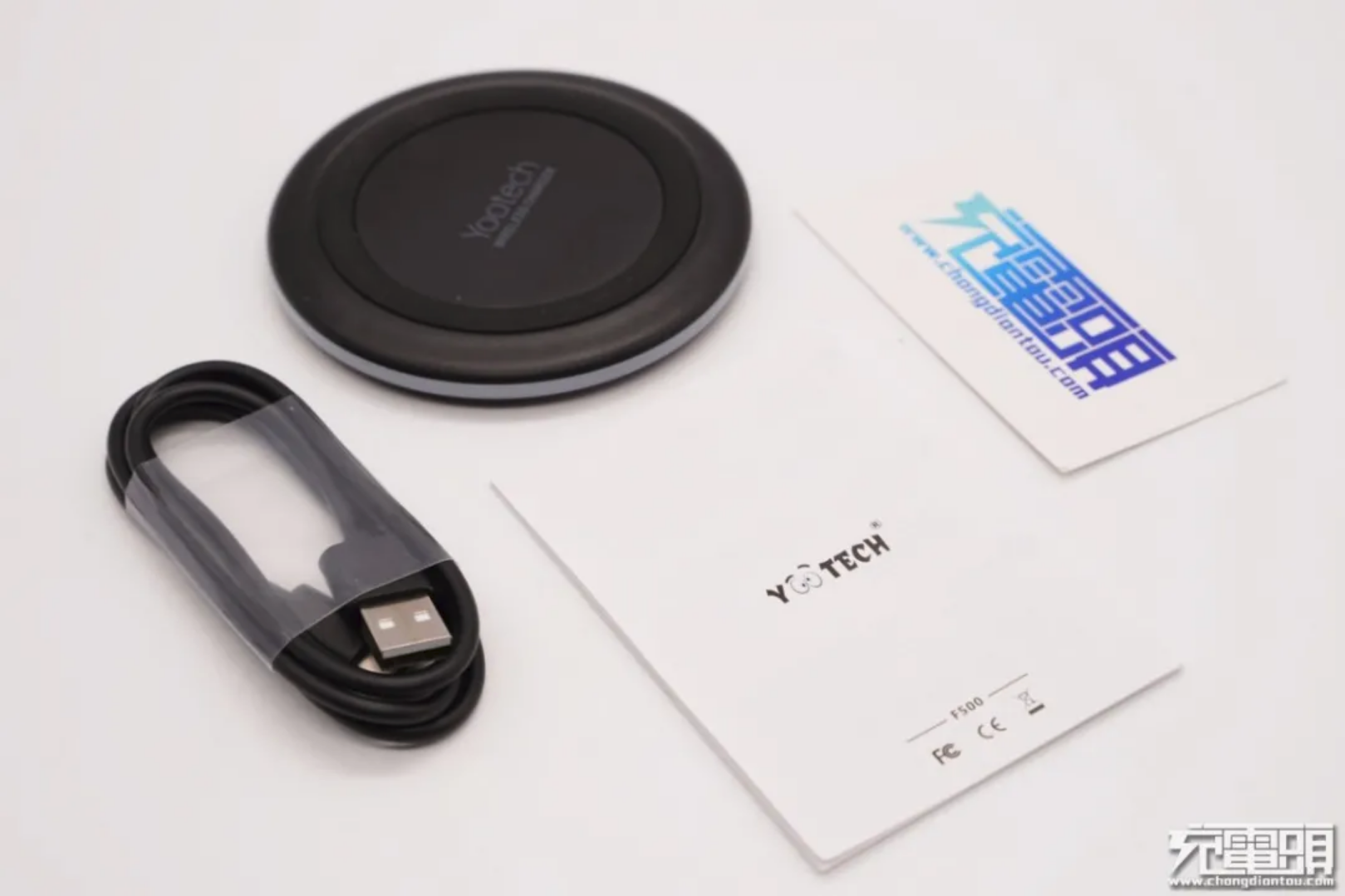

包裝內含無線充電器、數據線和使用說明書。

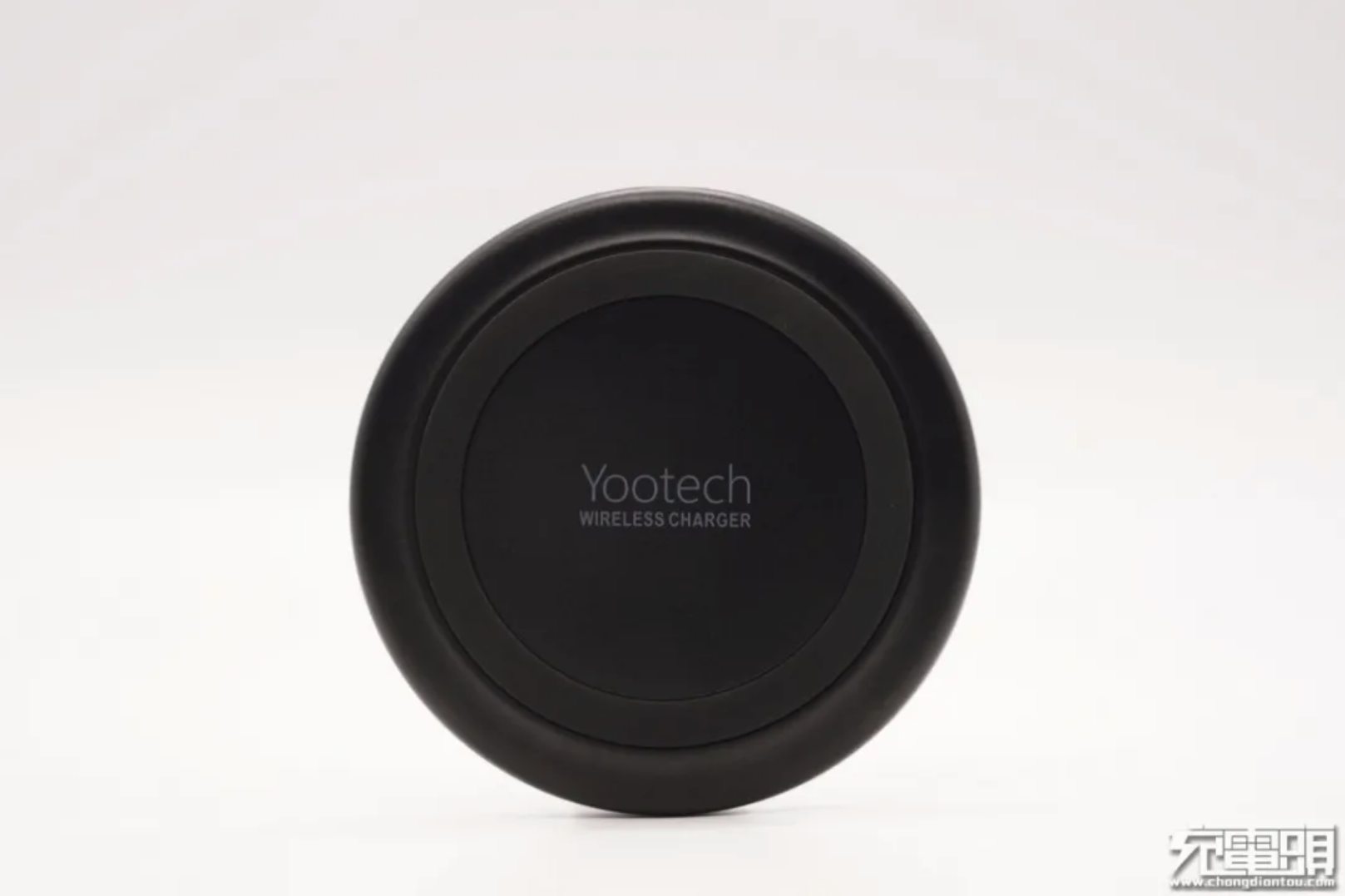

產品采用圓盤造型設計，機身扁平表面磨砂處理，中心位置印有Yootech品牌。

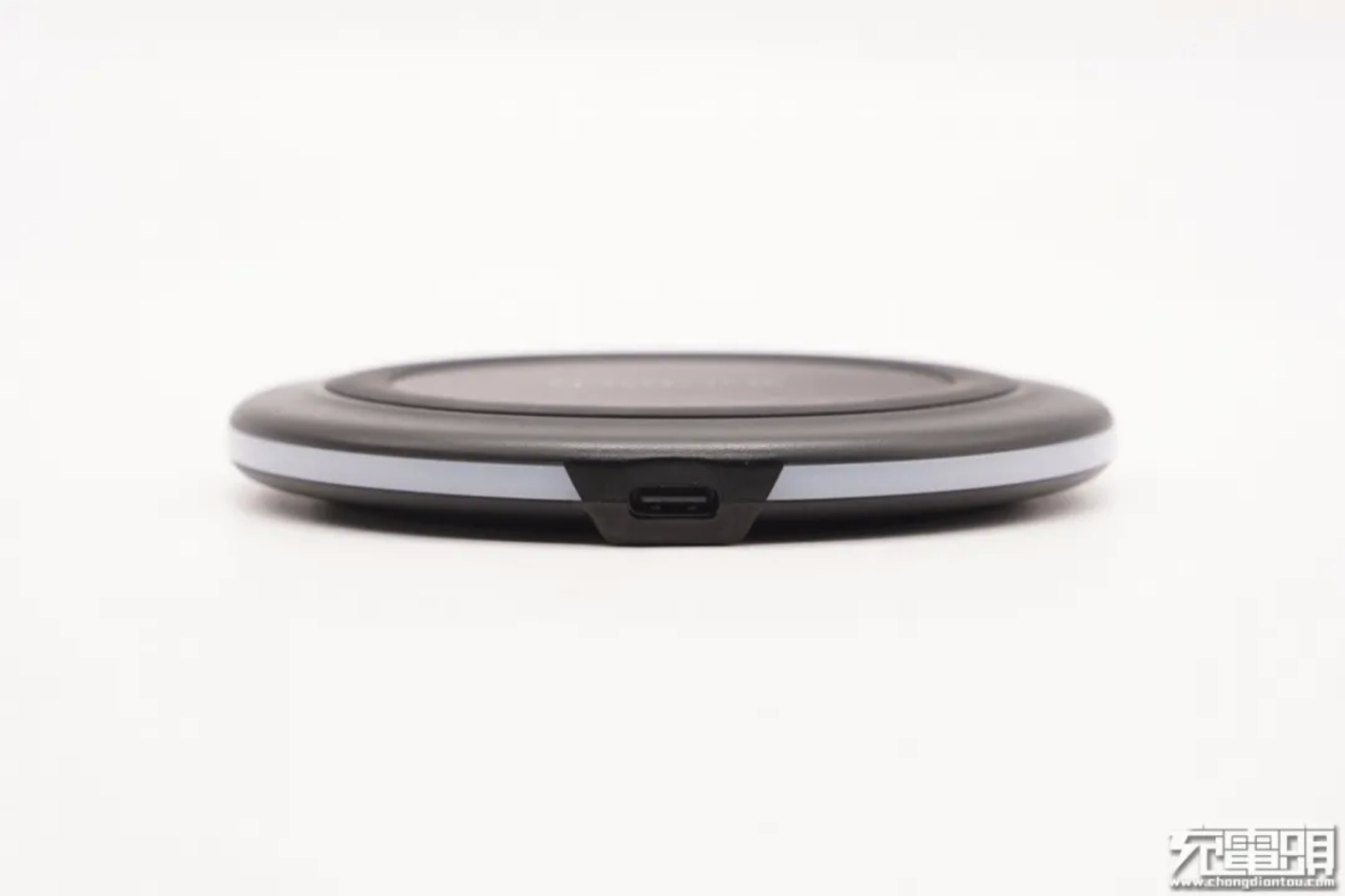

無線充側面設有LED導光圈，并配有一個USB-C輸入口。

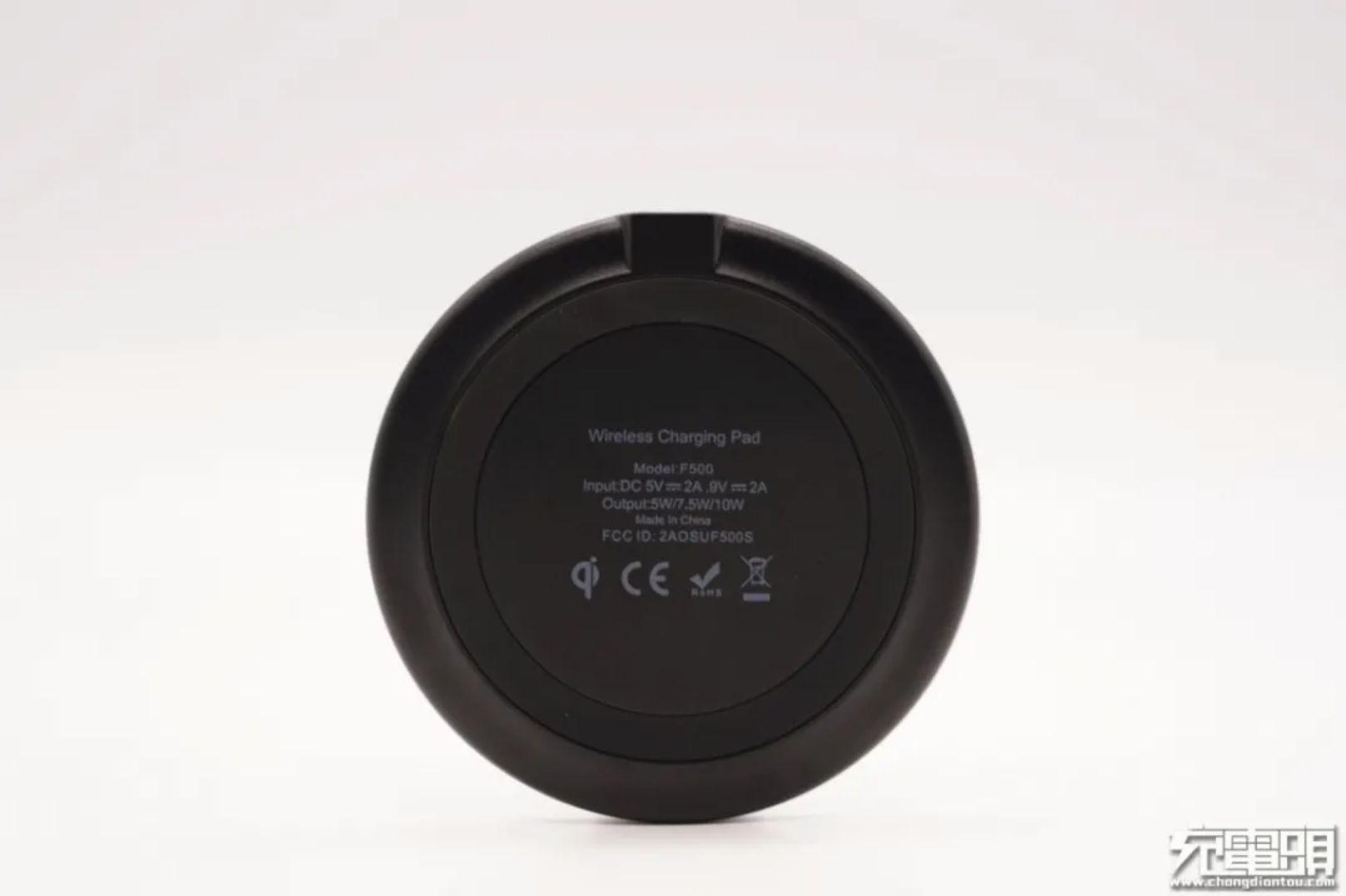

底部中心有參數信息，型號為F500，輸入5V2A或9V2A，輸出功率5W、7.5W和10W，制造商深圳市凱星輝科技有限公司，產品已經通過了qi認證、CE認證和RoHS認證。

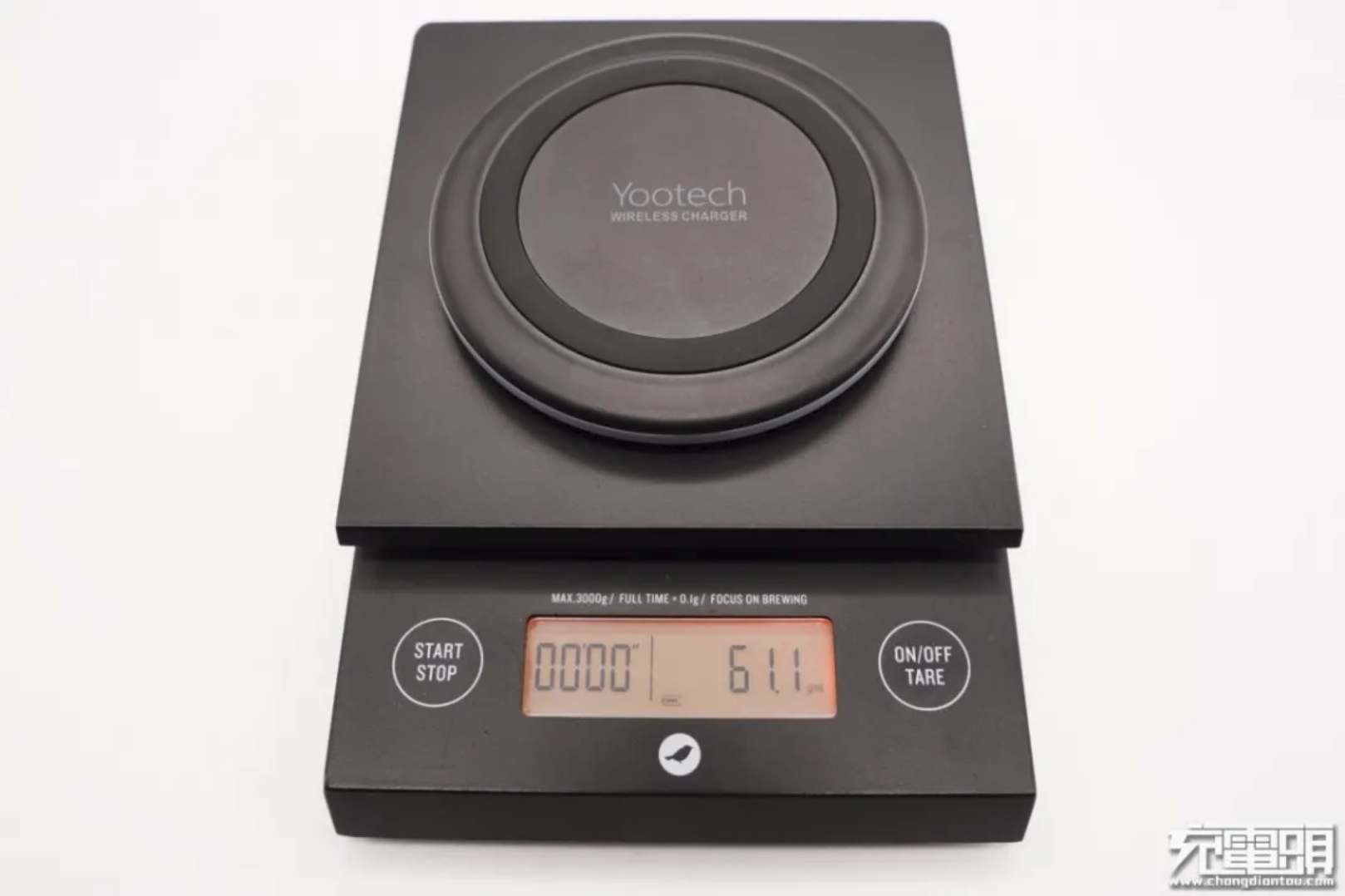

凈重約為61g。

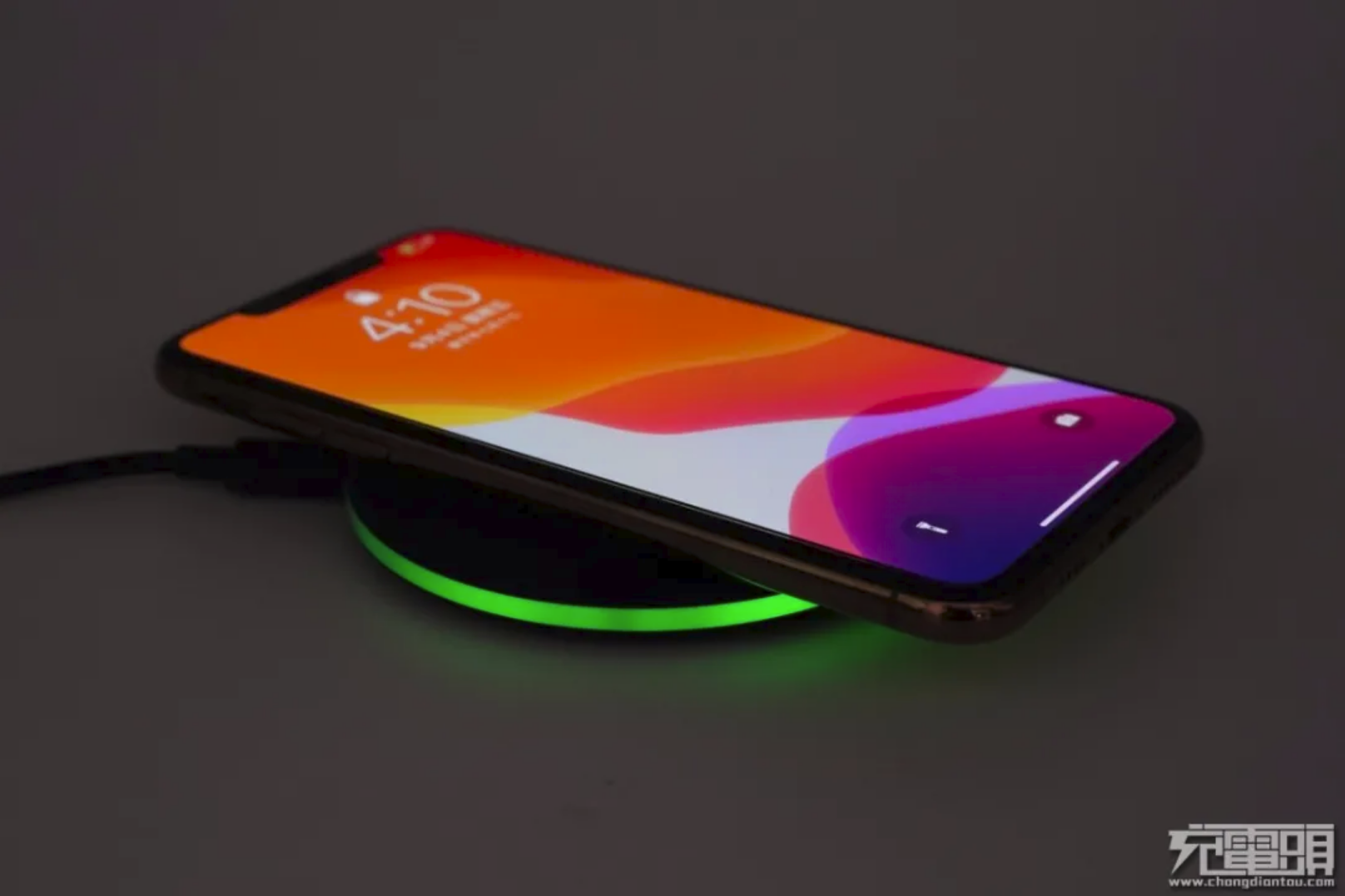

只有當放上手機進行無線充電時，LED燈亮綠光。

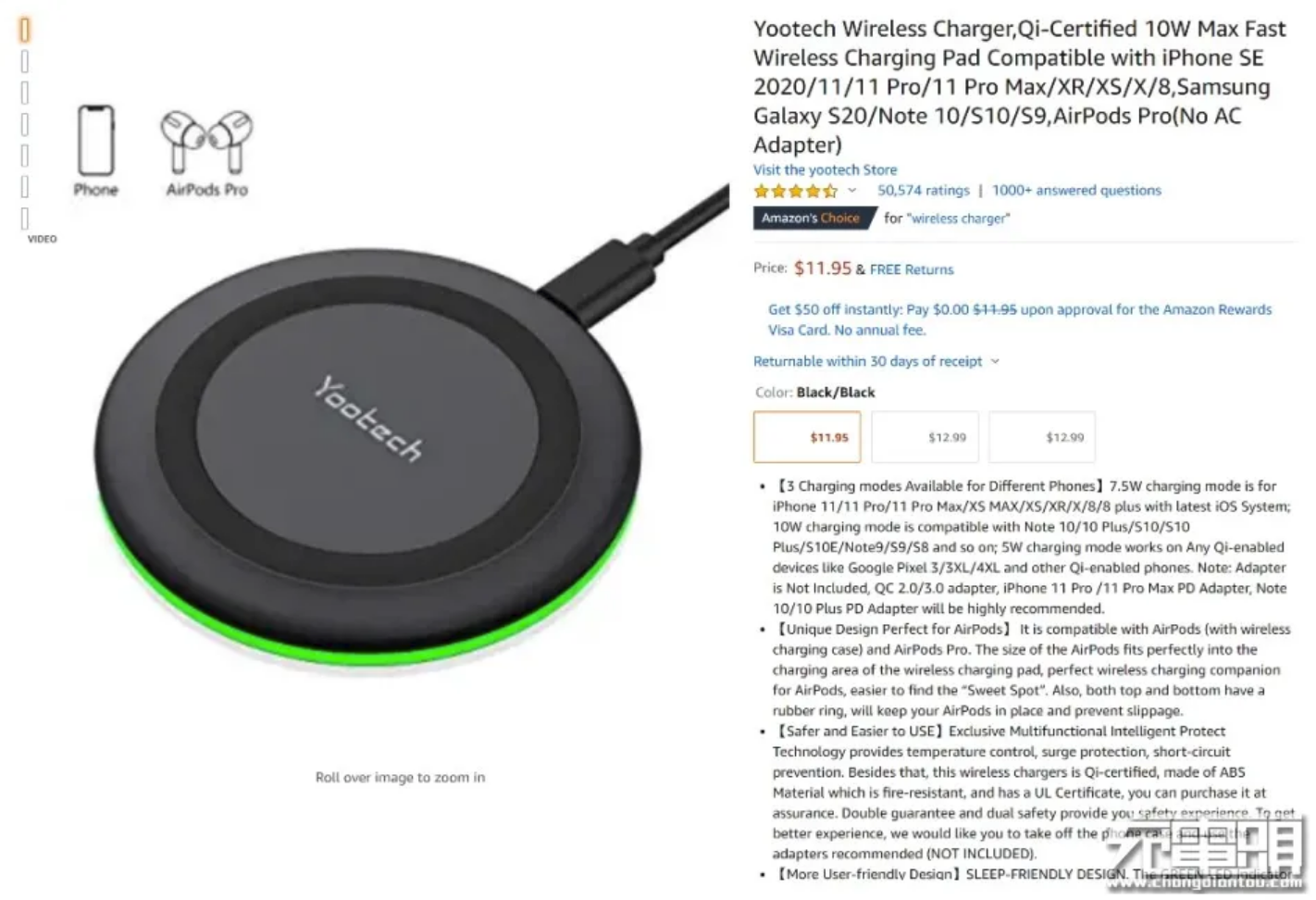

在亞馬孫購物平臺輸入YOOTECH即可搜索到本產品，產品售價11.95美元，自推出以來深受海內外消費者的歡迎，有超過5萬名用戶在購買后留言，好評如潮。

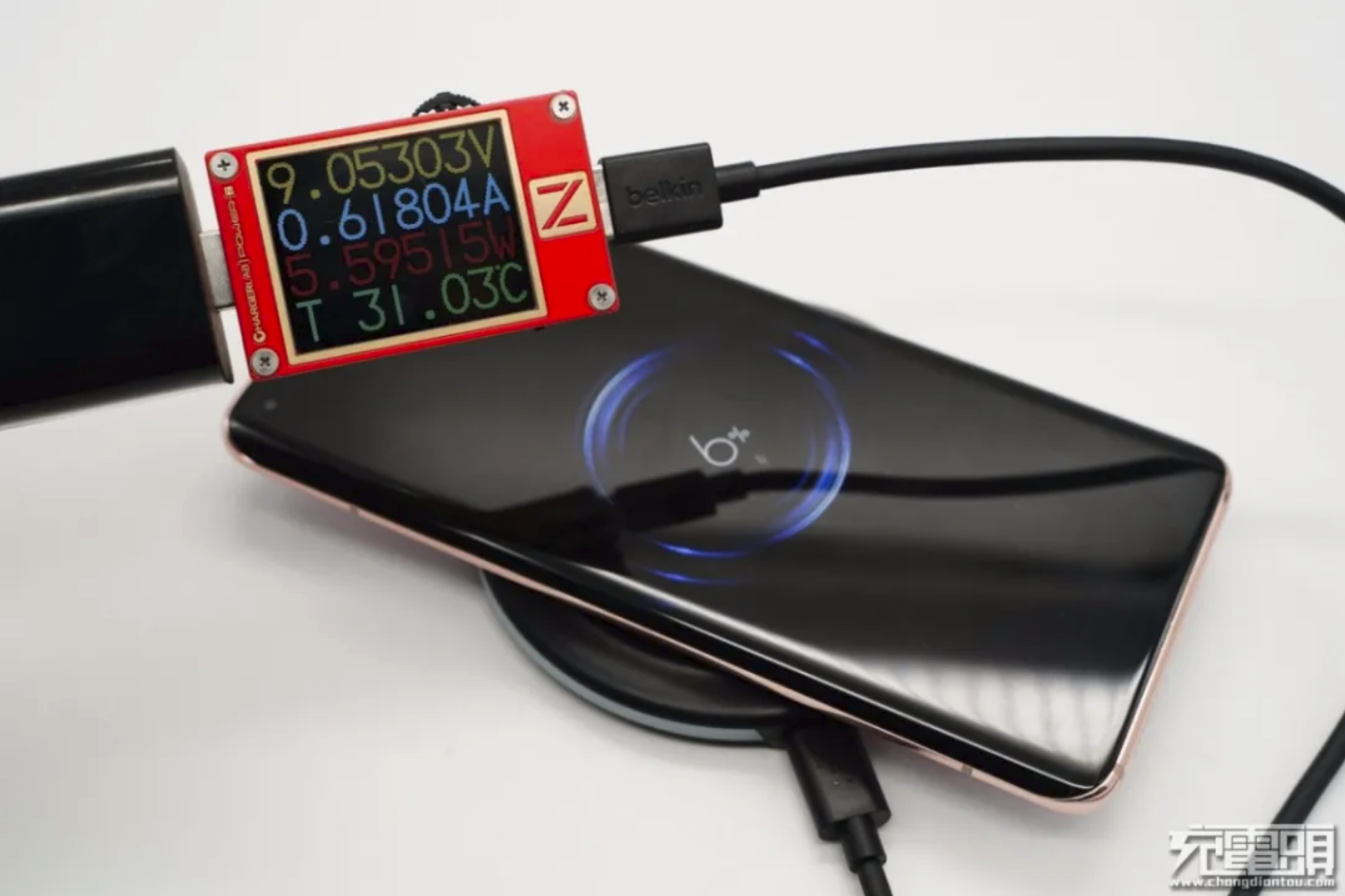

給小米10手機進行無線充電測試，經過協議識別后，使用ChargerLAB POWER-Z KT002檢測到USB-A口的輸出電壓為9V
另外使用USB-C口PD快充充電器給小米10手機進行無線充電，經過協議識別后，使用ChargerLAB POWER-Z KM001C檢測到USB-C口的輸出電壓為9V。
二、YOOTECH無線充電器拆解

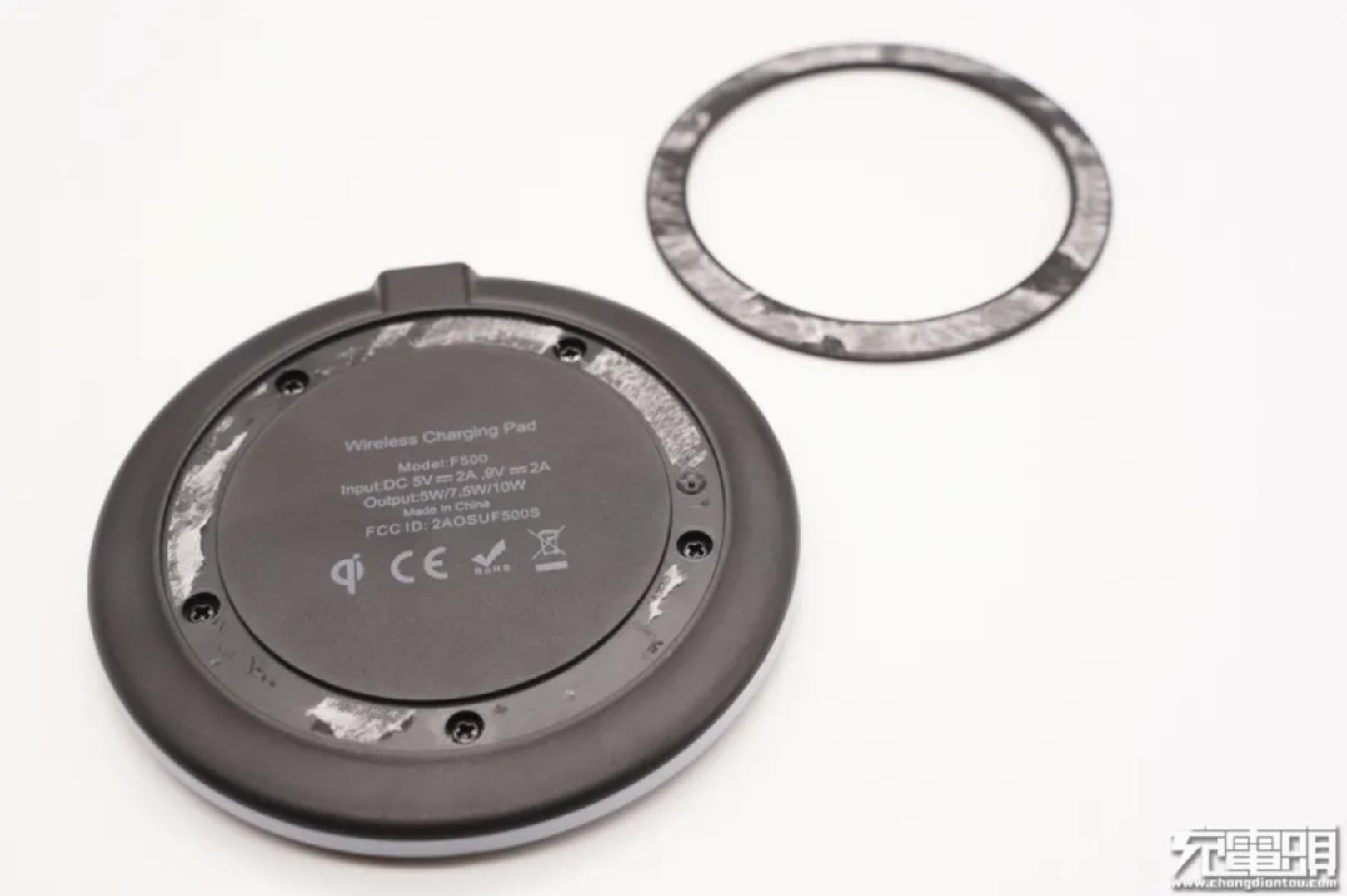

撕掉防滑墊，里面有五顆螺絲進行封裝固定。
拆掉螺絲打開機身殼，內部設有固定柱對PCB板進行固定。

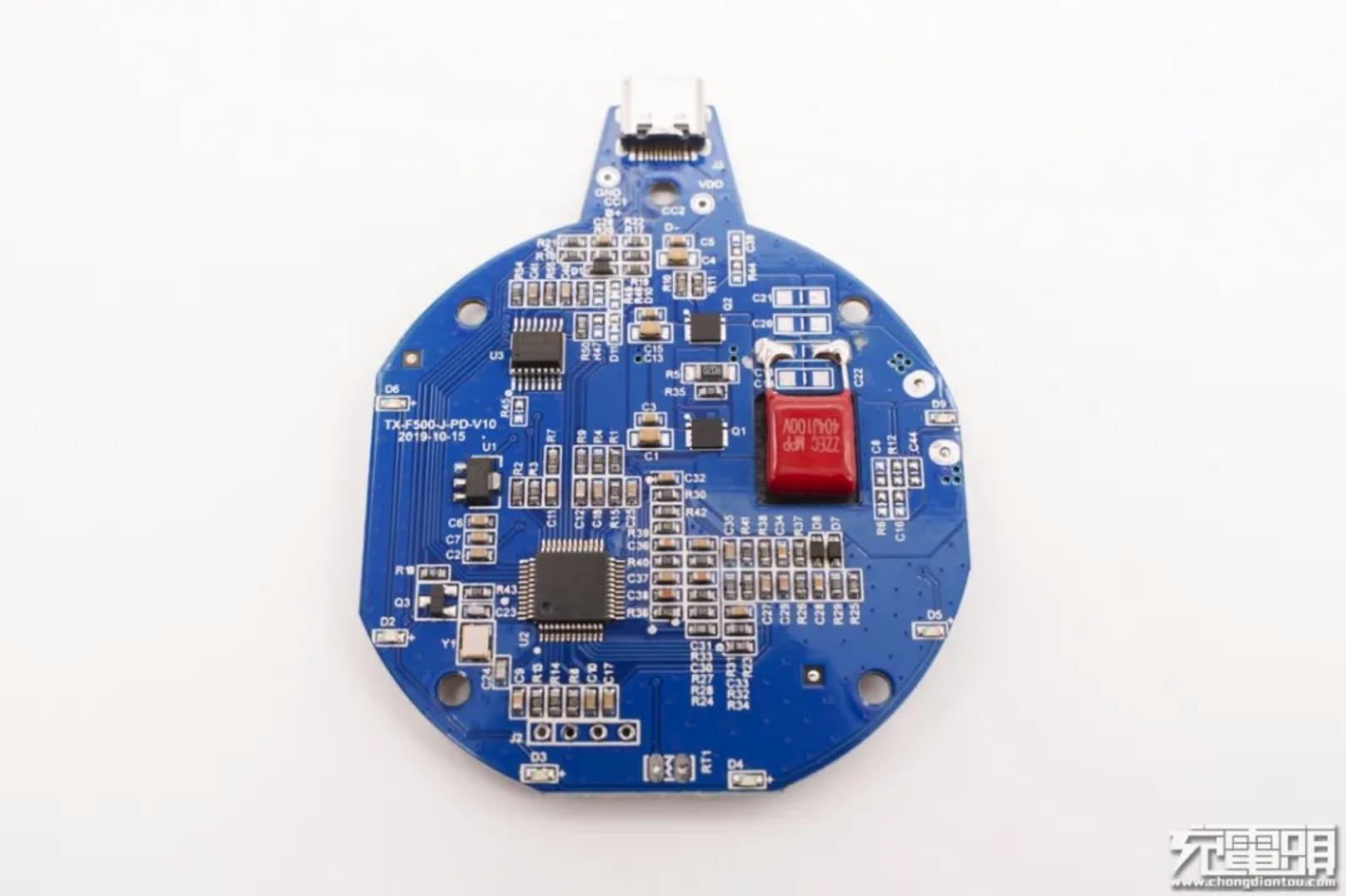

PCB板正面一覽，有無線充電的控制電路和驅動管，邊緣一圈LED燈。
PCB板另一面一覽。
經過對PCB板正背面觀察分析發現，YOOTECH無線充電器輸入端設有樂得瑞的通信協議芯片，和適配器進行協議識別，適用于市面上兼容QC、PD和AFC快充協議的適配器，進而讓無線充電器能夠支持USB充電器供電，其次無線充采用一顆主控芯片控制驅動MOS管進行輸出。下面我們從輸入端開始了解各元器件的信息。

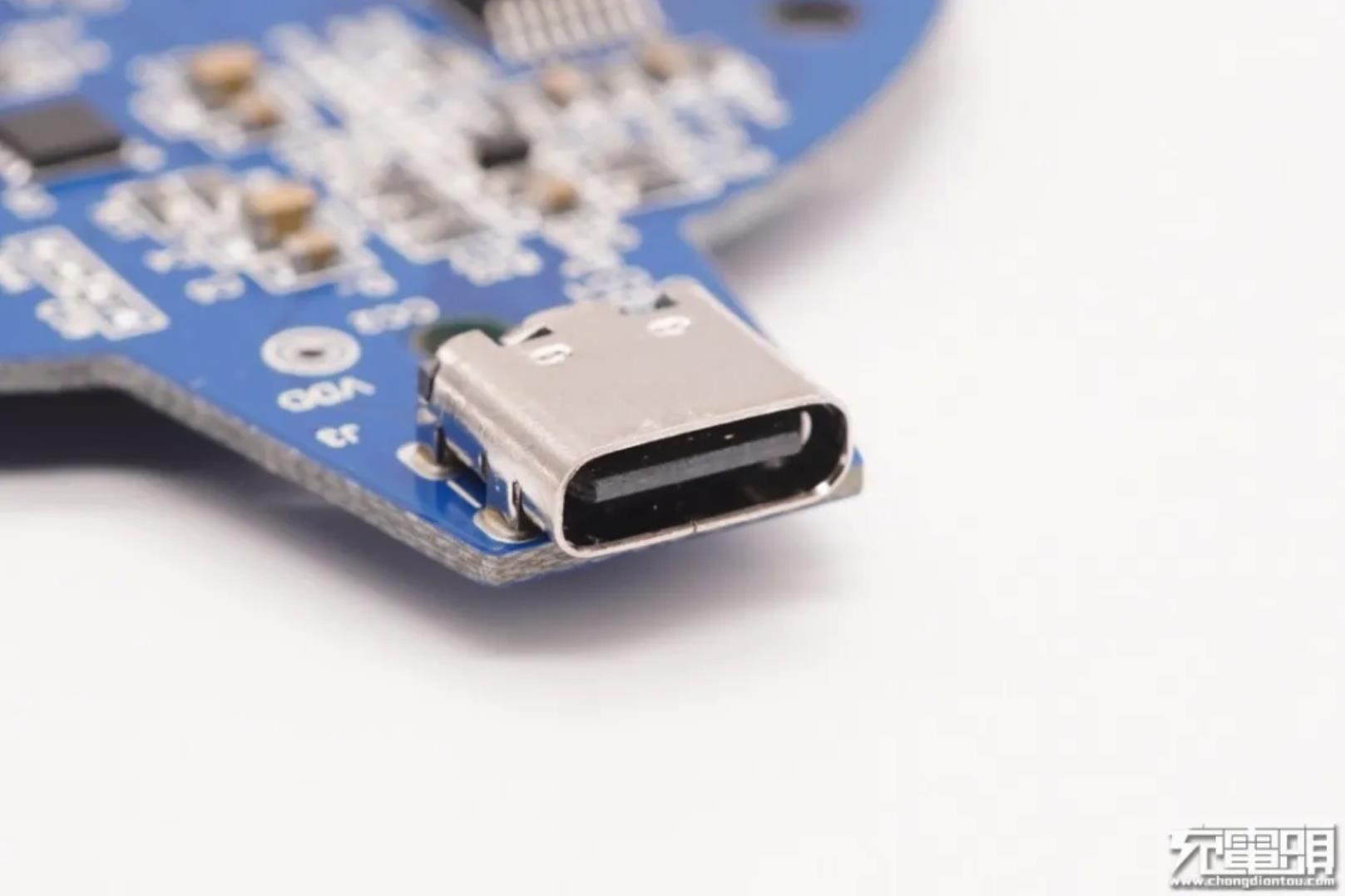

USB-C母座特寫，過孔焊接。

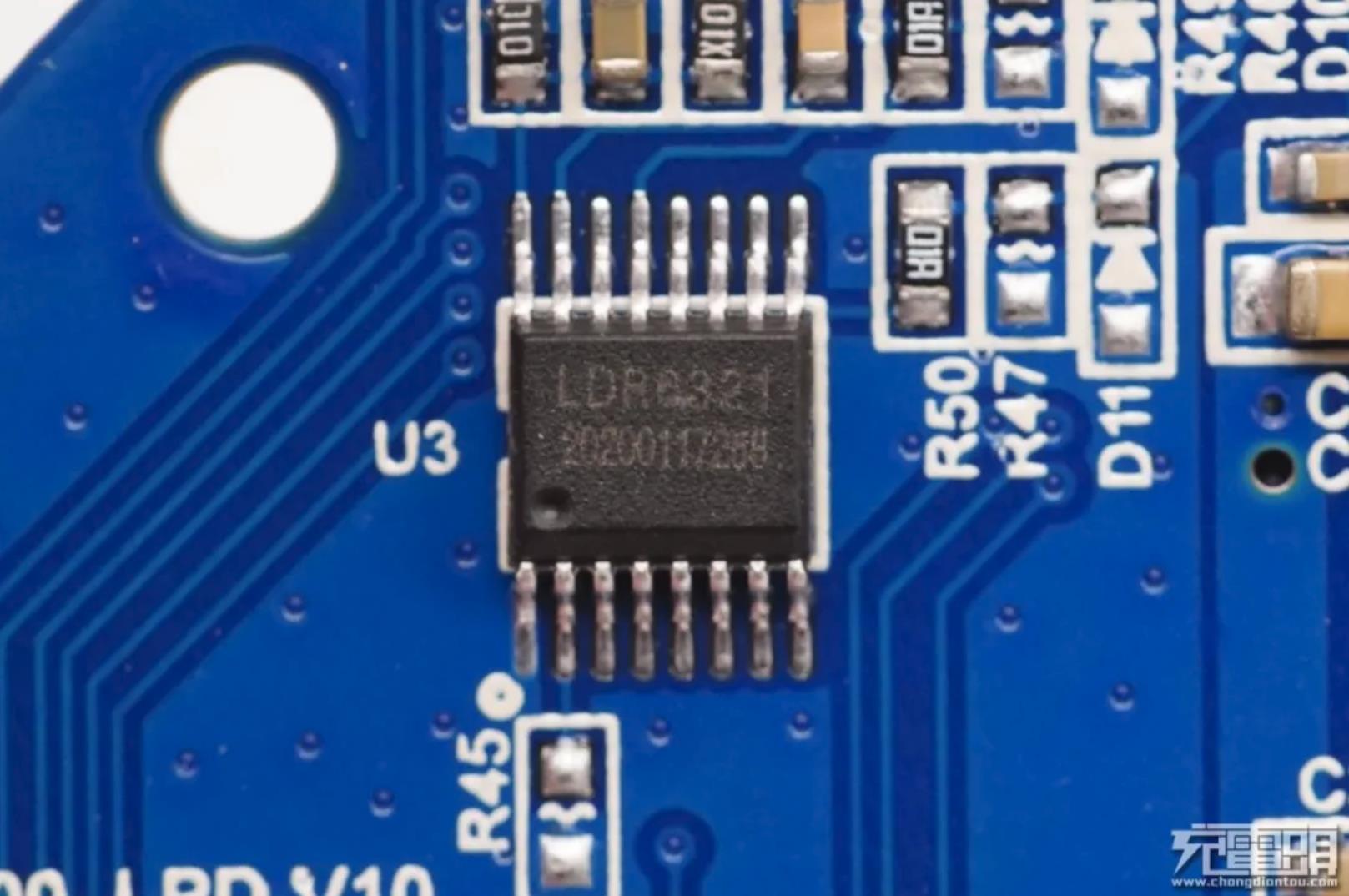

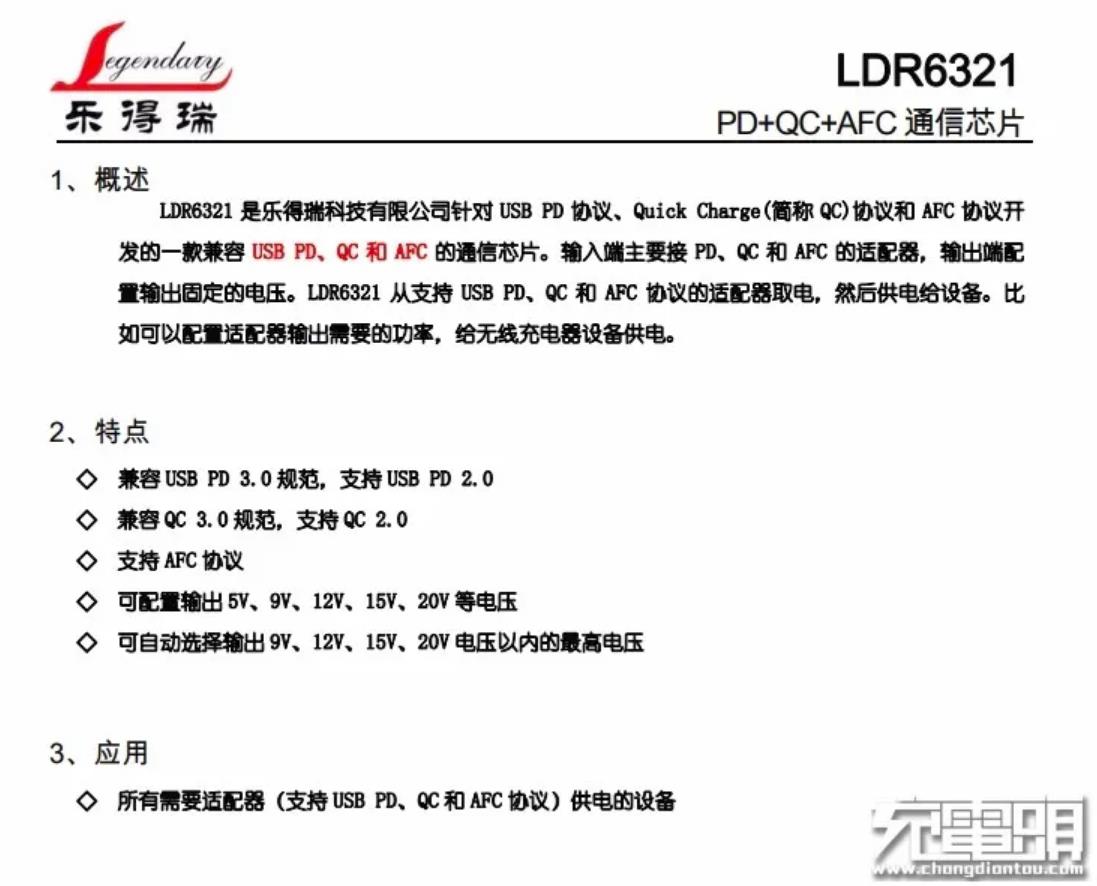

樂得瑞LDR6321是一款針對USB PD協議、Quick Charge協議和AFC協議開發的通信芯片，具備USB PD、QC和AFC誘騙功能。比如當輸入端連接USB PD、QC或者AFC適配器時，輸出端均會輸出一個固定的電壓，輸出較高的電壓可以獲得較大的功率為其他設備供電。LDR6321受發明專利保護，專利號：201210007717.X（一種自適應供電方法和配電器）。
樂得瑞LDR6321不僅符合USB Type-C 1.2規范、支持QC，AFC協議識別，最重要的是可以通過給無線充電器配備USB-C接口來實現USB PD協議識別，解決了目前無線快充充電器無法兼容PD適配器的痛點，并可通過引腳配置選擇電壓，配置靈活支持協議廣泛。

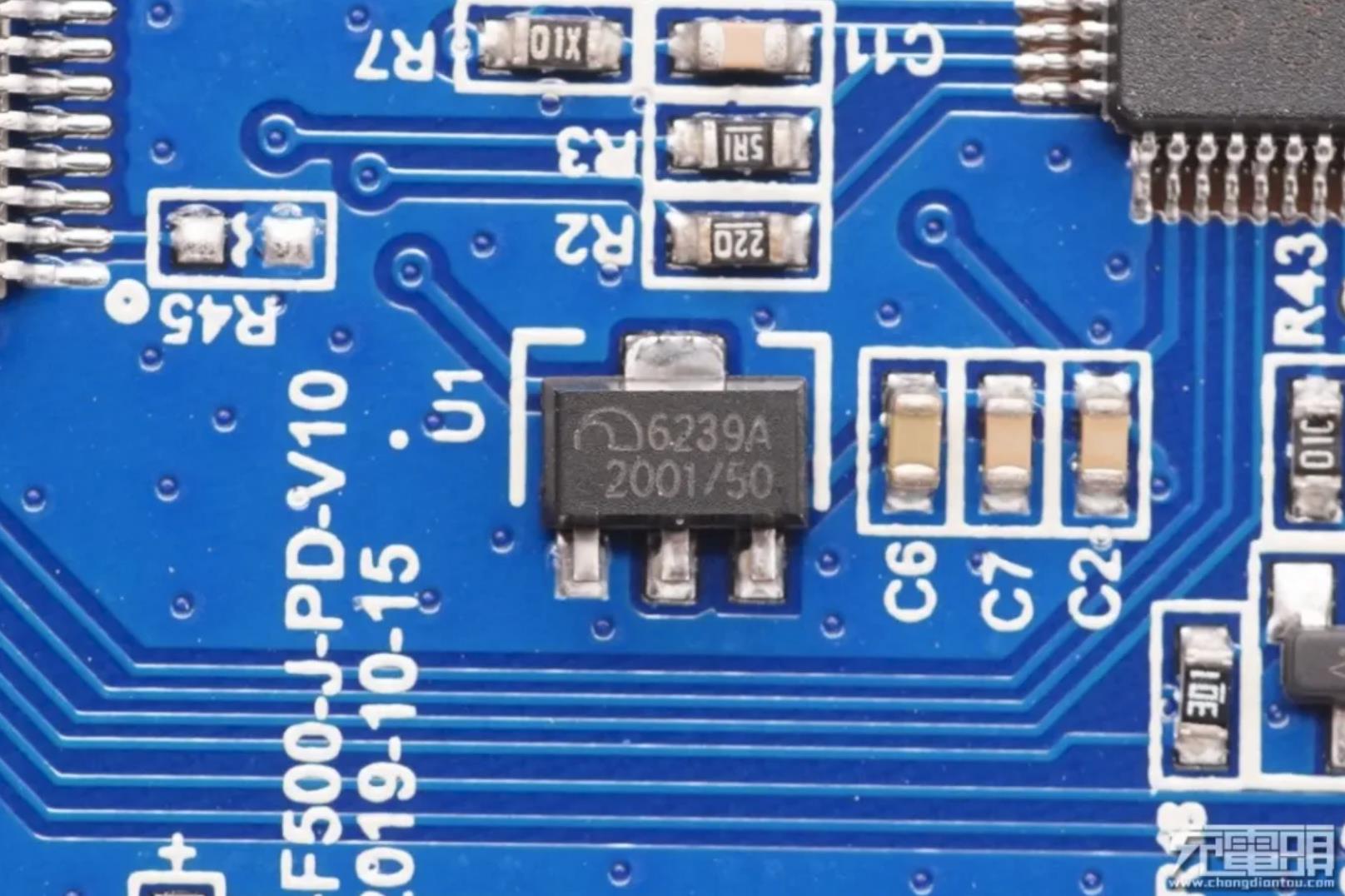

ME6239A穩壓管，來自微盟，為無線充電主控供電。
勁芯微CV90326高集成無線充電發射芯片，其集成了MCU，MOS驅動，12位ADCs，高速PWM，低失調運算放大器，解調單元和2000次可重復擦寫的NVRAM。該芯片支持I2C，Uart，SPI接口，應用了業界領先的32位ARM?Cortex?-M0處理器，可提供高水平的可編程性，同時消耗極低的待機功耗并滿足能源之星ENERGYSTAR?要求。
此外CV90326的微控制器還可使用戶能夠自定義LED模式，蜂鳴器和FOD閾值設置等功能。增強型MCU和高速PWM可提供高精度的高功率輸出，每個模擬部分均可禁用/啟用，因此芯片消耗極低的待機功耗并滿足EnergyStar?要求。在保護機制方面，其具備輸入欠壓，輸入過壓，輸出短路和過溫保護等保護功能。CV90326采用無鉛制程生產，5×5 mm，48針腳-QFN封裝，額定工作溫度范圍為-40oC至+85oC

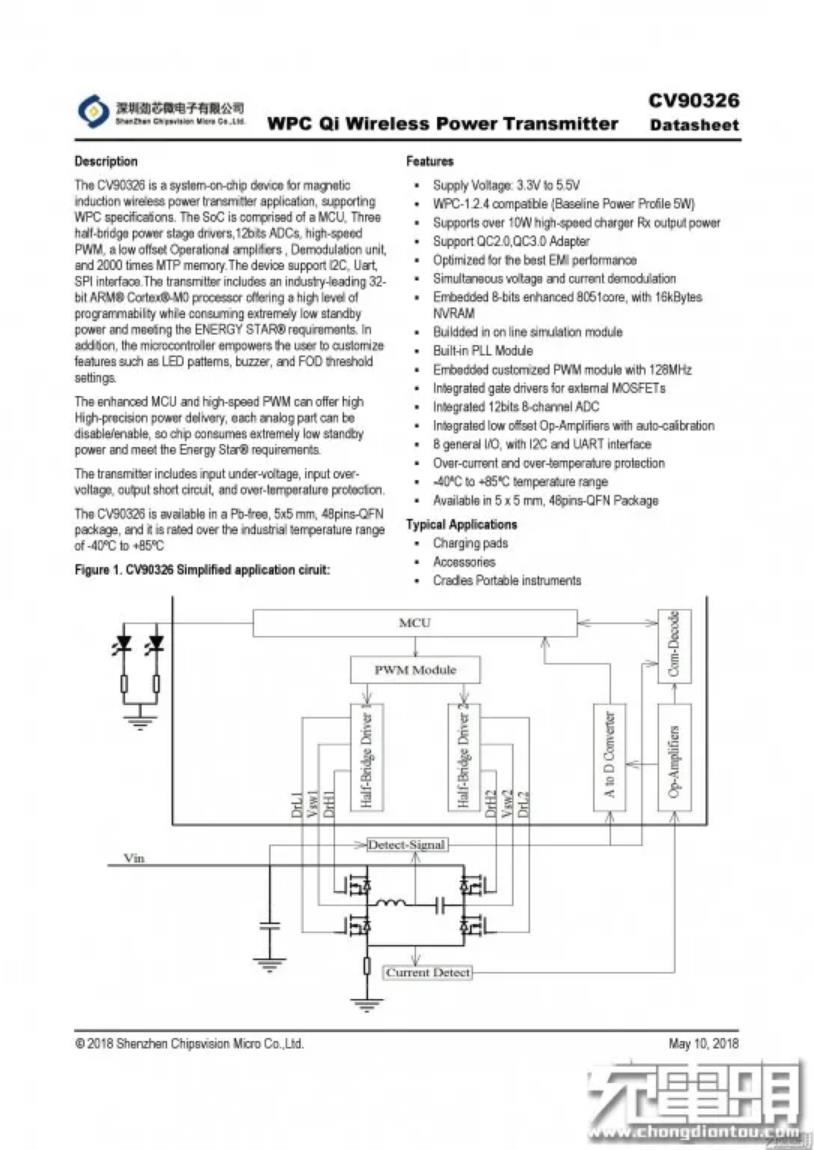

勁芯微CV90326詳細資料信息。

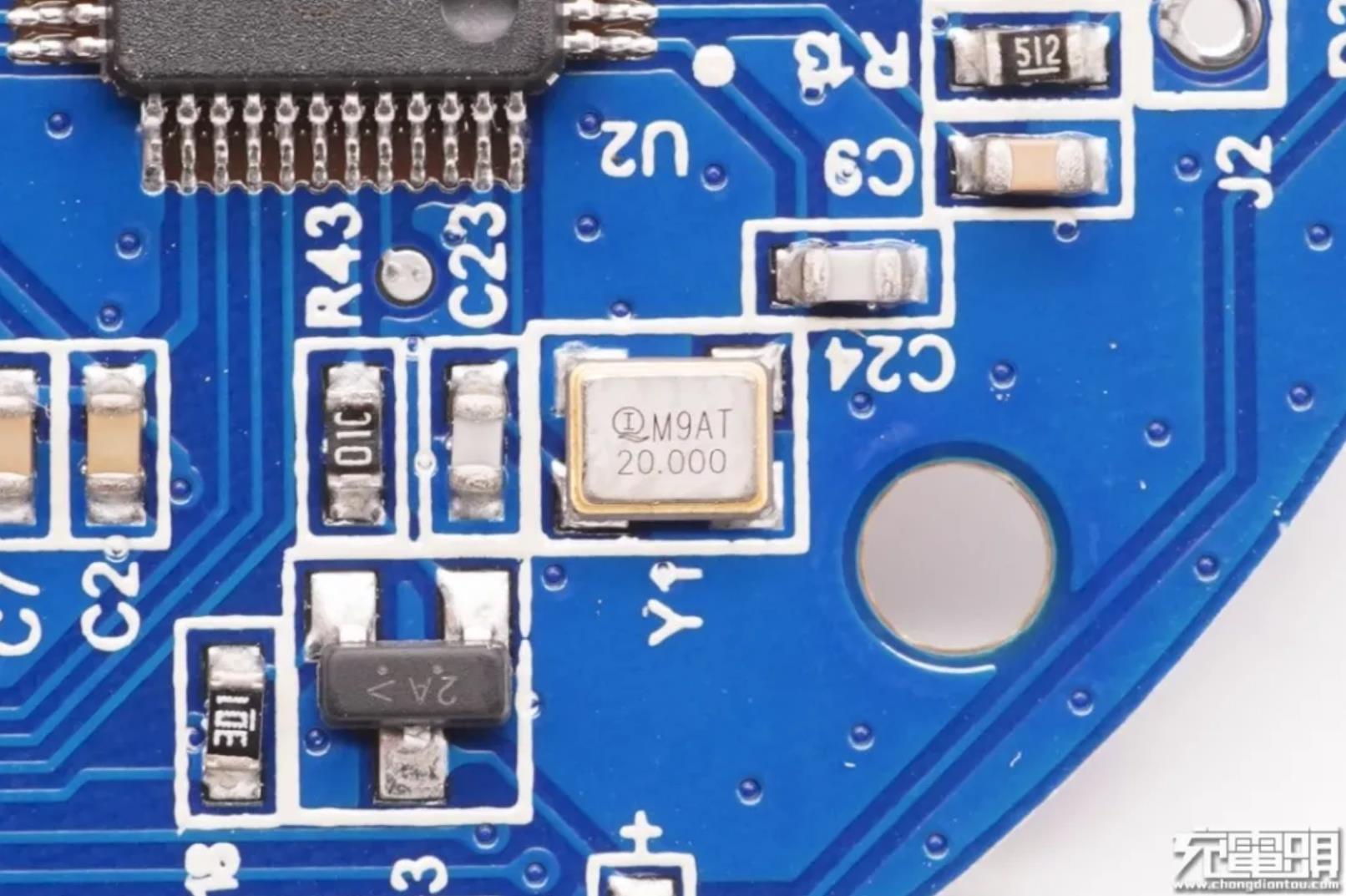

旁邊是一顆20.000MHz無源晶振，為無線充電主控提供時鐘。
兩顆絲印HS8S2的雙NMOS管，兩顆雙MOS組成H橋，用于無線充電驅動。MOS管中間的是電流取樣電阻。

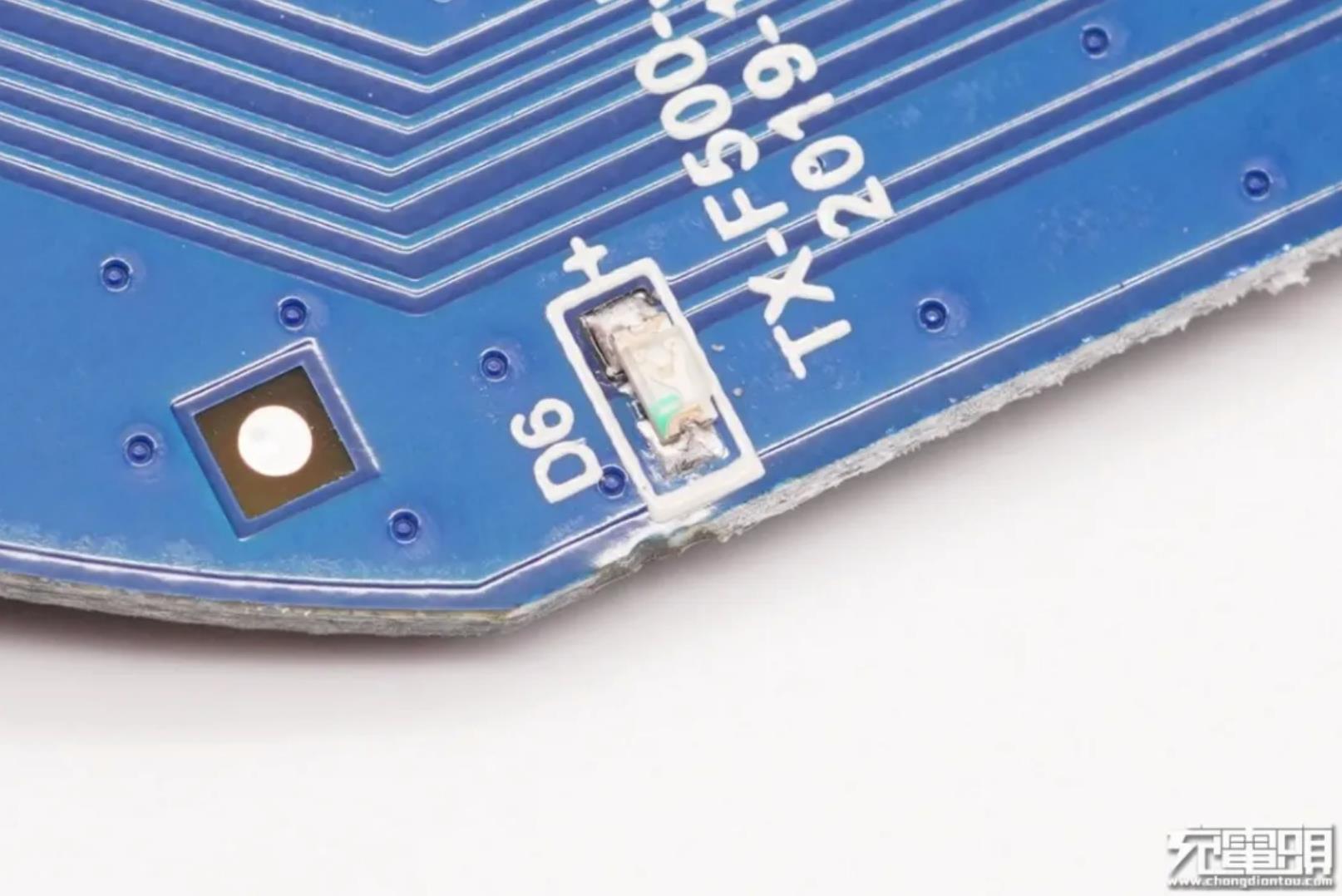

LED指示燈特寫。

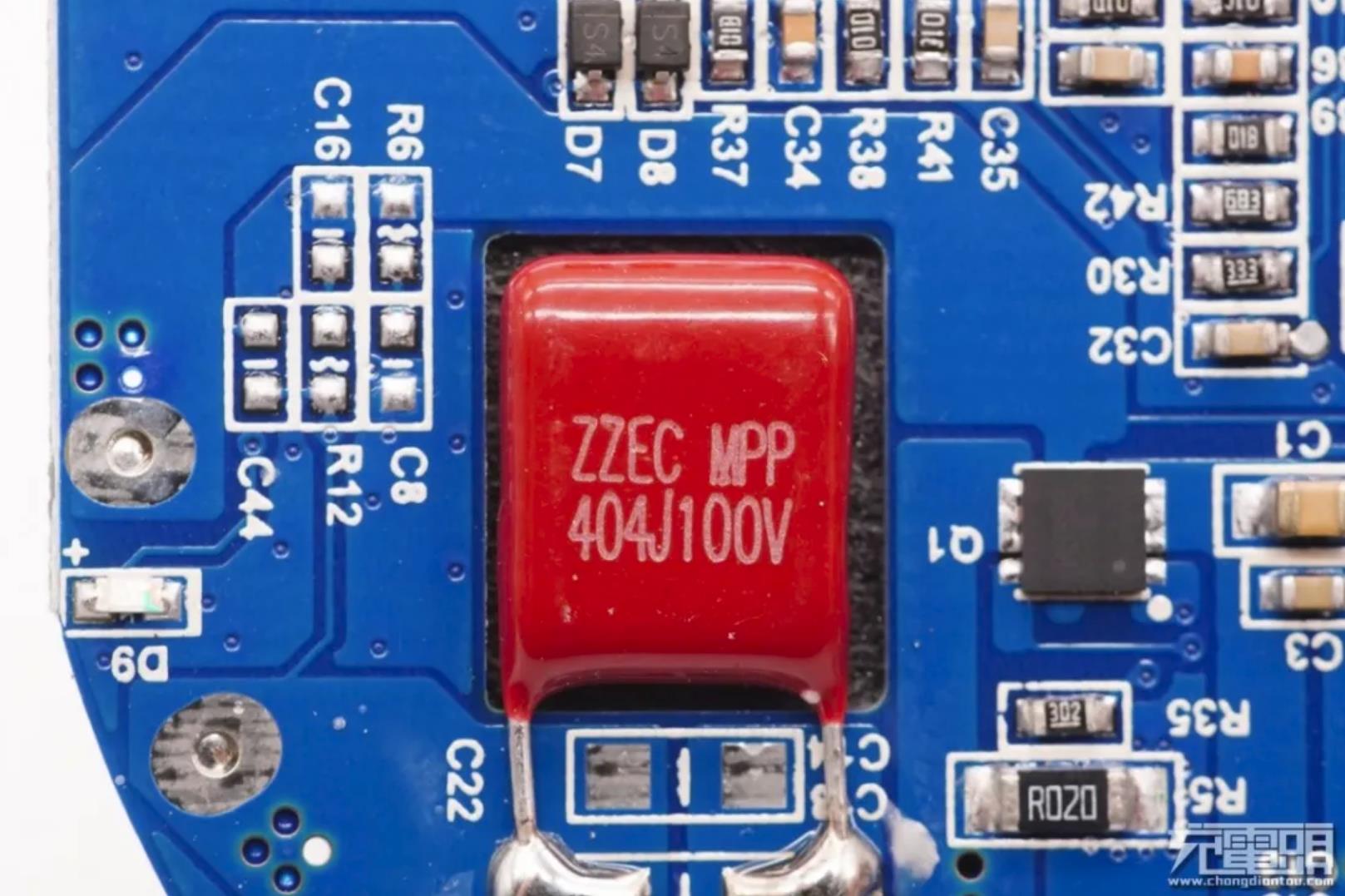

ZZEC科雅無線充專用諧振電容，規格為0.4μF 100V，PCB鏤空放置電容，降低厚度。

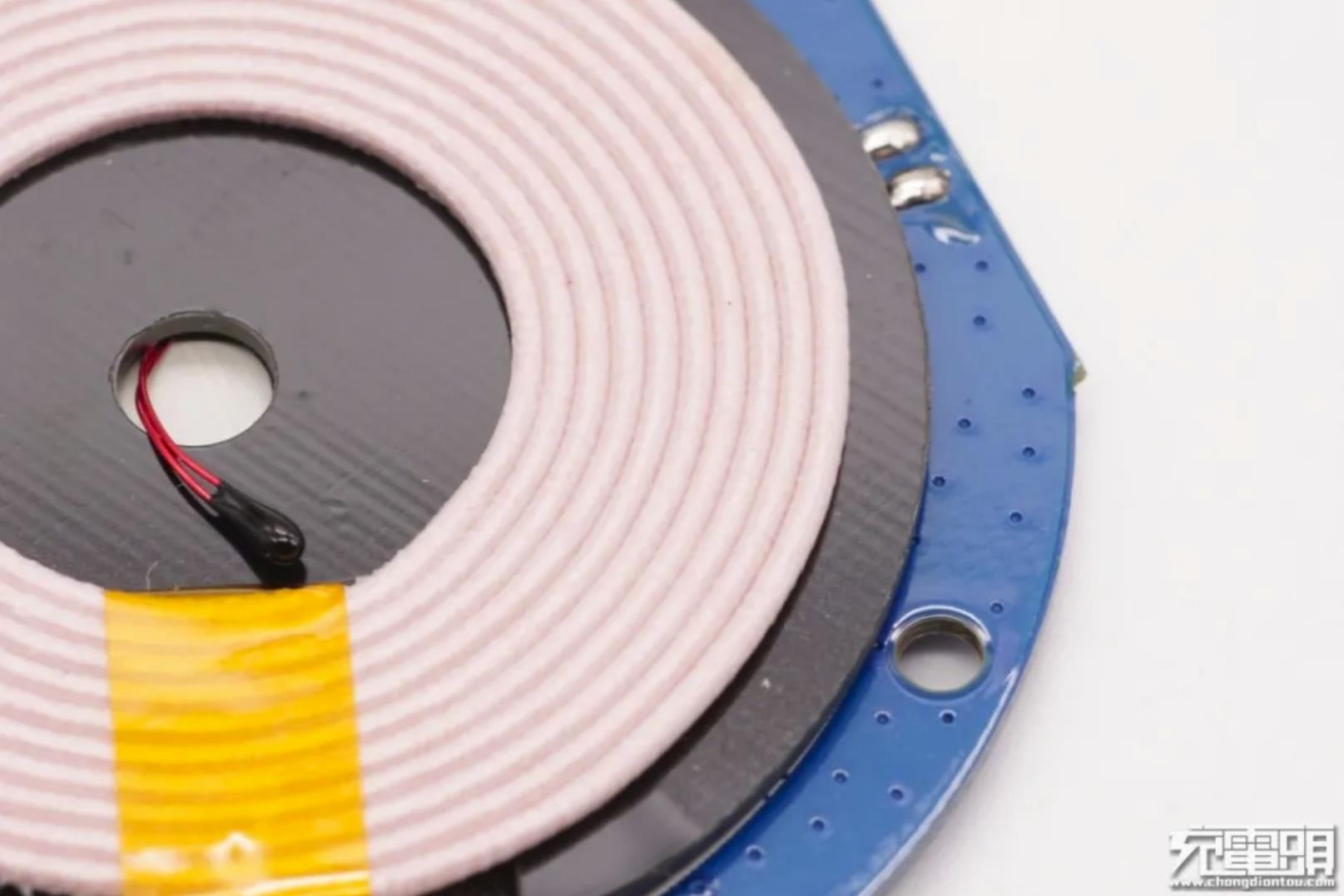

無線充電線圈特寫，繞制緊密。
板子中心鏤空穿過熱敏電阻，用于監控溫度。

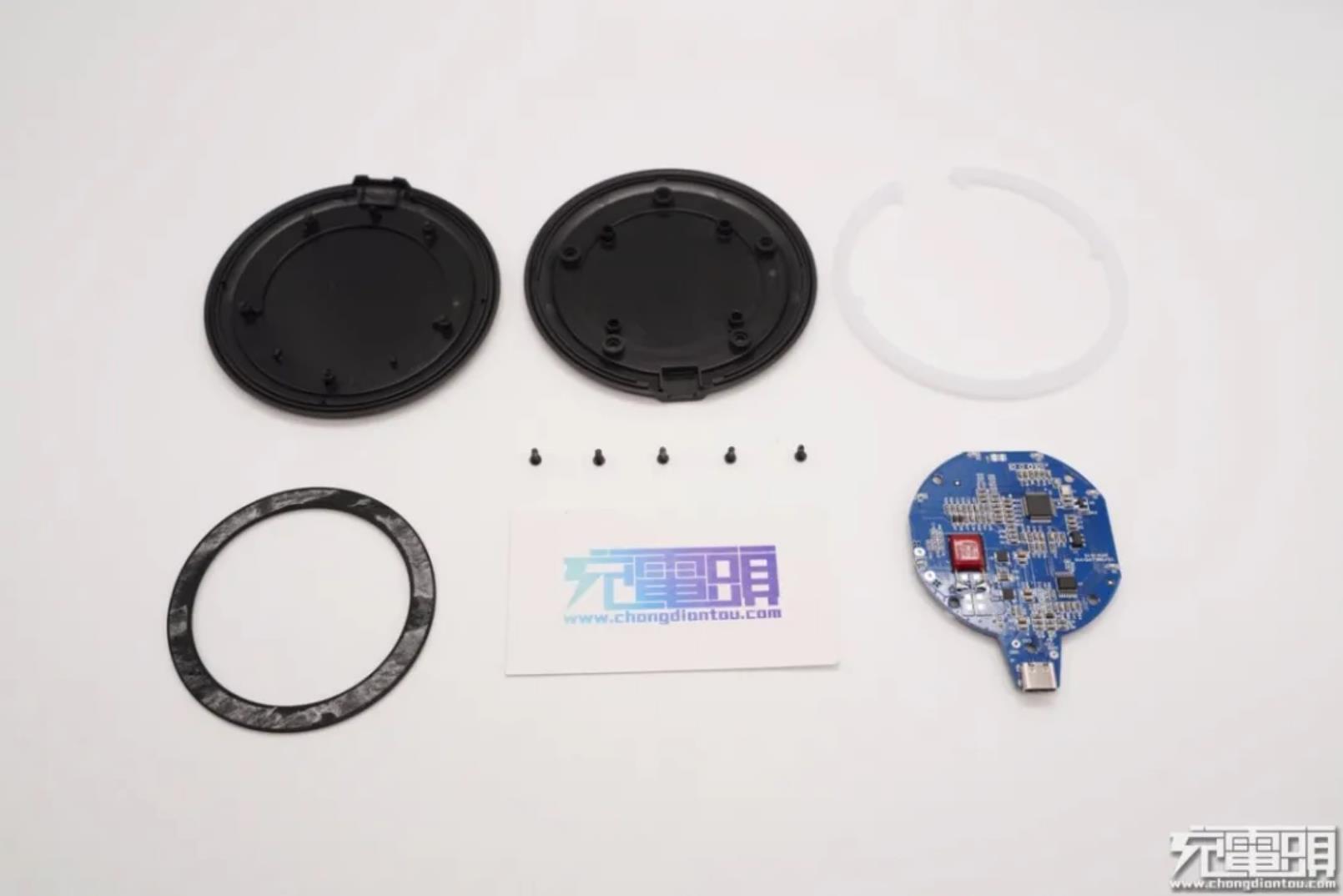

全部拆解完畢，來張全家福。
充電頭網拆解總結
充電頭網通過拆解了解到，無線充輸入端設有樂得瑞LDR6321進行PD、QC和AFC等快充協議識別，解決了適配器兼容性這一頭等關鍵問題，使從適配器取電為無線充電器進行供電能夠快速流暢的進行。無線充電采用勁芯微CV90326主控芯片控制兩顆MOS管進行。此外無線充電線圈繞制緊密，并配有熱敏電阻進行溫度監控。
