如何設計支持任天堂SWITCH游戲機的轉接底座
充電頭網在此前的文章中為大家分享了《如何讓手機的USB Type-C接口邊充電邊聽歌》以及《如何設計USB Type-C接口的顯示器和電視機》，本期繼續為大家分享《如何設計支持任天堂SWITCH游戲機的轉接底座》。
任天堂的SWITCH游戲機自從2017年發布至今，銷量直奔一億臺，沒什么意外的話，將超過PS4的銷售記錄。這讓一些在SWITCH剛發布時不看好其前景的指標黨大跌眼鏡。
確實，在早已進入4k游戲的時代，任天堂憑借一臺720p的游戲機重回巔峰，讓不少人感到意外。這除了歸功于任天堂專注于游戲本身而不是硬件的正確戰略外，USB Type-C接口也功不可沒。有了這個小巧而強大的接口，SWITCH能夠在掌機和主機形態隨意切換。
在年輕一代已經習慣了移動互聯網的時代，這一特性的確是太有吸引力了。而為了實現掌機轉主機，SWITCH還需要一個轉接底座。原裝的SWITCH轉接底座實在是太大了，以至于限制了便攜性。
于是，很多第三方配件廠商都試圖設計一款更加便捷易用的SWITCH轉接底座。但是，大家很快就發現，任天堂SWITCH轉接底座采用了私有協議，通用轉接器，例如Mac Book轉接器，根本無法使得任天堂SWITCH放出視頻，只能充電。

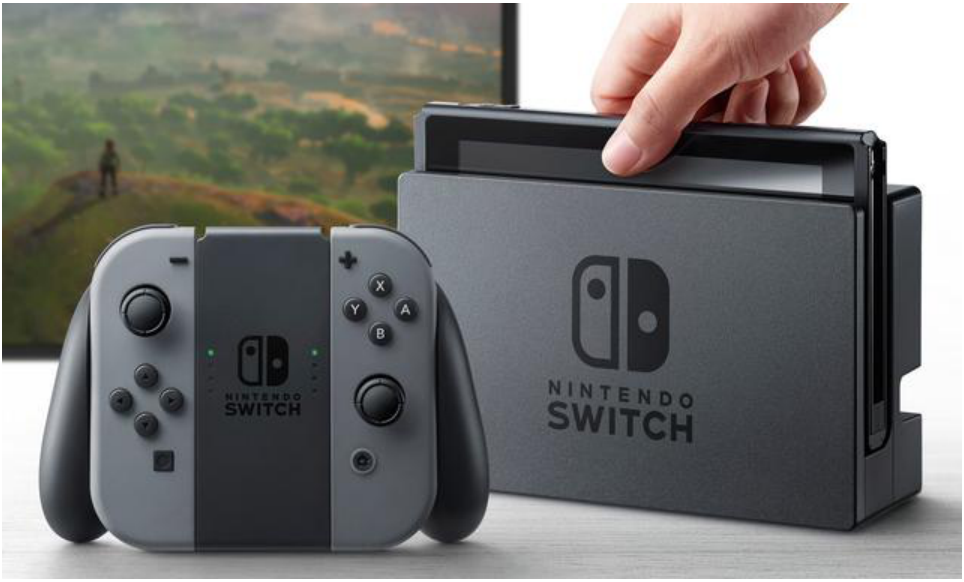

圖1 SWITCH游戲機以720p的畫質讓任天堂重回巔峰
世界上首款第三方任天堂SWITCH游戲機轉接底座，其實在游戲機正式發售之后四個月就面市了，在美國Kickstarter上首發。這是一款名為CFORCE的便攜式USB Type-C轉接器，只有信用卡大小，比起任天堂官方的“大磚頭”轉接器，便攜性提升很大。

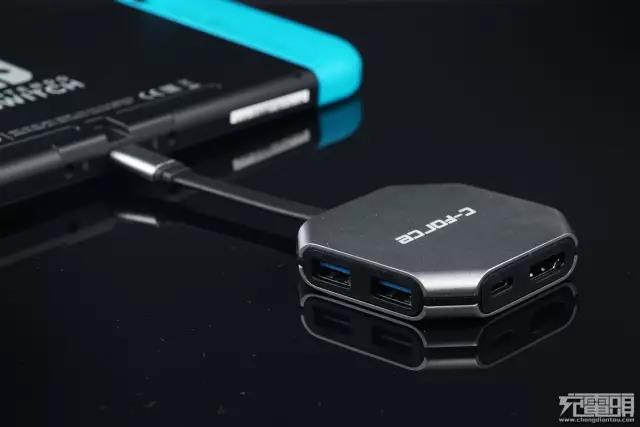

圖2 CFORCE CF001
CFORCE這款CF001產品剛出來就在全球受到了瘋搶，隨后也有大批第三方SWITCH配件廠商跟進。那么這類支持任天堂SWITCH游戲機的轉接器是如何實現的呢？里面的關鍵元器件又是什么呢？
我們從亞馬遜購買了多款支持任天堂SWITCH游戲機的轉接底座，進行拆解后，發現都有一個共同的特征，內置了一顆名為LDR6023的USB PD控制芯片。似乎是這顆芯片起到了關鍵作用，讓任天堂SWITCH游戲機進入了視頻輸出模式。為此，我們找到了這顆芯片的設計資料，并把任天堂SWITCH游戲機轉接底座的方案公布出來。

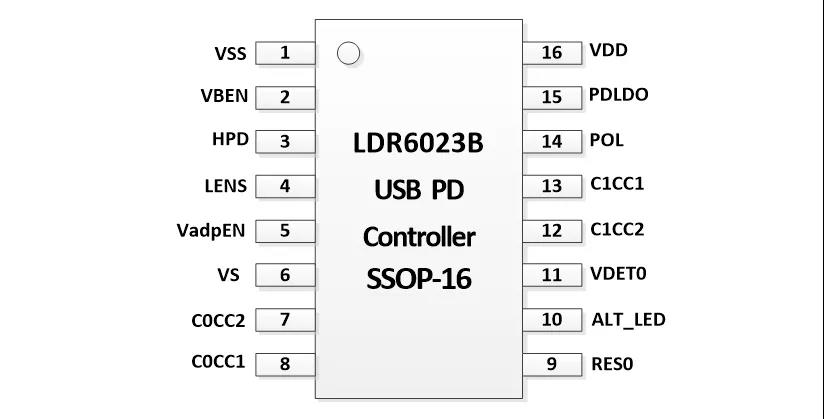

圖3 任天堂SWITCH轉接底座控制芯片LDR6023B
這顆芯片，不僅僅能夠?qū)崿F(xiàn)讓任天堂SWITCH輸出視頻，還具有跟原裝底座一樣的DP Alt mode指示燈。即一旦SWITCH游戲機，通過USB PD通信協議溝通，進入了輸出視頻的模式，LDR6023B的pin10，ALT_LED信號就會輸出高電平，點亮LED指示燈。
為了方便一些底座通過按鍵來控制SWITCH不要進入Alt mode，該芯片還有個神奇的VS pin，這個pin可以接一個到地的按鍵，每按一次，就會在進入Alt mode和不進入Alt mode之間進行切換。方便用戶自由控制是把視頻輸出到電視，還是把畫面保留在SWITCH屏幕上，底座僅僅提供充電功能。簡直是太貼心了。這款芯片同樣有著非常簡潔的應用電路。

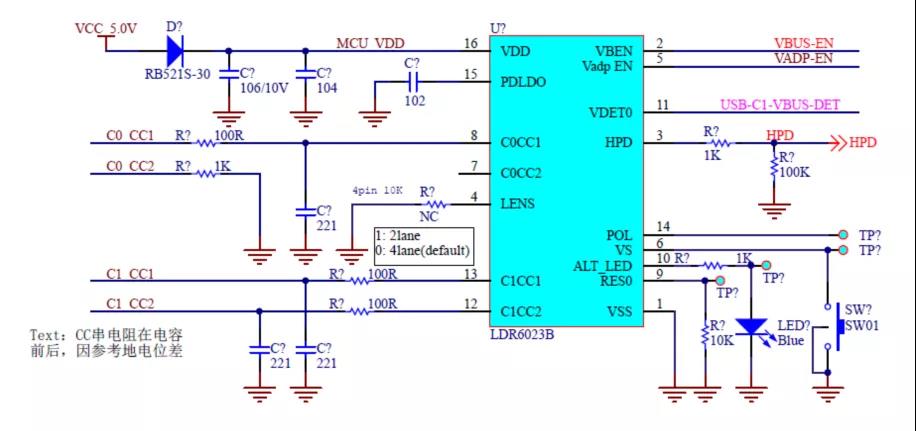

圖4 任天堂轉接底座PD通信協議控制芯片LDR6023B參考應用電路
通過圖中的應用電路我們可以看到，只需要把LDR6023B的CC跟任天堂游戲機對接起來，就可以通過USB PD協議，讓SWITCH在進行15V充電的同時，輸出1080P的畫面。從游戲機輸出的是DisplayPort格式的視頻信號，如果需要讓轉接器具有HDMI接口，則還需要再增加一顆DP轉HDMI芯片。
